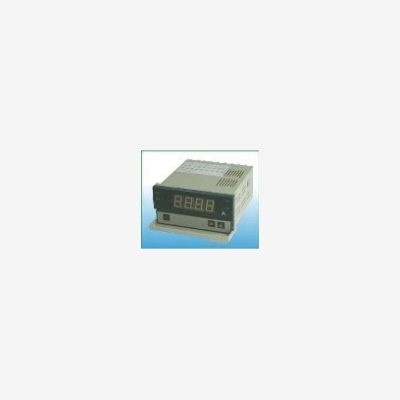

| DP3上下限电流电压表 | |||||||
| DP3-AA | DP3-DA | DP3I-W | DP3-PAV | DP3-PDA | DP3-PR欧姆表 | DP3-SV0A | DP3-T499J |
| DP3-AV | DP3-DV | DP3-PAA | DP3-PAV-AS | DP3-PDV | DP3-PR200电阻表 | DP3-SVA1B传感器专用表 | DP3-W |
| DP4、DP5系列电流电压表 | |||||||
| DP4-AA | DP4-HZ10 | DP4I-AV | DP4I-PDV | DP4-DA | DP4I-AA | DP4I-DA | DP4-PAA |
| DP5-AA | DP5-DA | DP5-FR1P | DP5I-AV | DP5I-PAV | DP5-P52A | DP5-PDA | DP5-PR200 |
| DP5-AV | DP5-DV | DP5-FR4K | DP5I-DA | DP5-P51A | DP5-PAA | DP5-PDV | DP5-PR4K |
| DP5-PR4P | DP5-R0 | DP5-T550A | DPI-ND10-3 |
◎ 红色高亮数码管14.2mmH
◎ 具有报警回差设定功能
◎ 显示范围±3999(采用3-3/4位A/D芯片)
◎ 工作电源AC 110/220V 50/60Hz
一、型号及含义
二、交流电流测量
型 号 量 程 分辩力 互感器变比 测量不准确度 输入极限 DP3-PAA0.4 0-399.9mA 100uA 直接输入 ±0.5%F.S±2Digit 500mA DP3-PAA4 0-3.999A 1mA 直接输入 ±0.5%F.S±2Digit 5A DP3-PAA20 0-20.00A 10mA 20A:5A ±0.5%F.S±2Digit 1.2 F.S DP3-PAA30 0-30.00A 10mA 30A:5A ±0.5%F.S±2Digit 1.2 F.S DP3-PAA50 0-50.0A 100mA 50A:5A ±0.5%F.S±2Digit 1.2 F.S DP3-PAA100 0-100.0A 100mA 100A:5A ±0.5%F.S±2Digit 1.2 F.S DP3-PAA150 0-150.0A 100mA 150A:5A ±0.5%F.S±2Digit 1.2 F.S DP3-PAA200 0-200.0A 100mA 200A:5A ±0.5%F.S±2Digit 1.2 F.S
三、交流电压测量
| 型号 | 量程 | 分辨力 | 输入阻抗 | 互感器变比 | 测量不准确度 | 输入极限 |
| DP3-PAV0.4 | 0-399.9mV | 100uV | >2MΩ | 直接输入 | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV4 | 0-3.999V | 1mV | >2MΩ | 直接输入 | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV40 | 0-39.99V | 10mV | >2MΩ | 直接输入 | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV400 | 0-399.9V | 100mV | >2MΩ | 直接输入 | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV600 | 0-600V | 1V | >2MΩ | 直接输入 | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV3KV | 0-3000V | 1V | >2MΩ | 3KV:100V | ±0.5%F.S±2Digit | 1.2 F.S |
| DP3-PAV10KV | 0-10.00KV | 10V | >2MΩ | 10KV:100V | ±0.5%F.S±2Digit | 1.2 F.S |
四、直流电流测量
|
型 号 |
量 程 |
分辨率 |
互感器变比 |
测量不准确度 |
输入极限 |
|
DP3-PDA0.04 |
0-±39.99mA |
10uA |
直接输入 |
±0.5%F.S±2Digit |
100mA |
|
DP3-PDA0.4 |
0-±399.9mA |
100uA |
直接输入 |
±0.5%F.S±2Digit |
1A |
|
DP3-PDA4 |
0-±3.999A |
1mA |
直接输入 |
±0.5%F.S±2Digit |
5A |
|
DP3-PDA20 |
0-±20.00A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA30 |
0-±30.00A |
10mA |
30A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA50 |
0-±50.0A |
100mA |
50A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA100 |
0-±100.0A |
100mA |
100A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA150 |
0-±150.0A |
100mA |
150A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
DP3-PDA200 |
0-±200.0A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
五、直流电压测量
型号
量程
分辨力
输入阻抗
测量不准确度
输入极限
DP3-PDV0.4V
0-±399.9mV
100uV
2MΩ
±0.5%F.S±2Digit
2V
DP3-PDV4V
0-±3.999V
1mV
2MΩ
±0.5%F.S±2Digit
20V
DP3-PDV40V
0-±39.99V
10mV
2MΩ
±0.5%F.S±2Digit
200V
DP3-PDV400V
0-±399.9V
100mV
2MΩ
±0.5%F.S±2Digit
500V
DP3-PDV600V
0-±600V
1V
2MΩ
±0.5%F.S±2Digit
750V
说明:1、在测量交流电流时，如需要配置电流互感器其二次端额定电流，在测量交流电压时，其互感器二次端额定电压100V。大于5A电流输入时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压互感器 。
2、在测量直流电流时，如需配置电流分流器其二次变比标准电压75mV, 大于5A电流输入时必须另配分流器。
六、技术参数
| 输入方式 | 单端输入 |
| A/D转换 | 3-3/4双重积分 |
| 显示范围 | -3999~3999 |
| 测量速度 | 约2.5次/秒 |
| 响应时间 | 0.25sec |
| 频率范围 | 45Hz∽400Hz（仅对交流） |
| 显示方式 | 红色高亮度数码管（14.2mmH) |
| 溢出显示 | “E”和“-E” |
| 控制输出 | 上下限报警继电器输出 上下限报警值的设定范围：-3999∽3999，上下限报警回差值的设定范围：0∽999 |
| 电源 | AC110V/220V 50Hz/60Hz |
| 功耗 | ≤1.5VA |
| 耐压 | AC 1500V |
| 绝缘电阻 | DC 500V >50MΩ |
七、菜单操作说明
注意：1、带上下限两个控制。上限用于上限报警，下限用于下限报警。
2、每个控制限都必须设定两个数值，通过设定上限值和上限回差值确定上限，通过设定下限值和下限回差值确定上限。
3、“上限值”和“上限值-回差值”构成了上控制限允许的波动范围。
“下限值”和“下限值+回差值”构成了下控制限允许的波动范围。
4、从上限和下限的定义可知，一般情况下，上限和下限是不可以互换使用的。
八、连接图
九、外形及开孔尺寸
