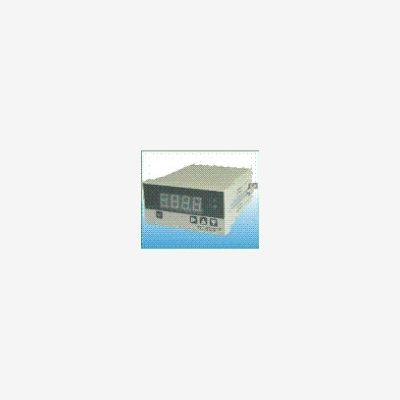

| DH4智能电流、电压、温湿度控制仪表 | ||||||
| DH4-4-20mA | DH4I-AA | DH4I-PAA | DH4I-PDV | DH4-P42A | DH4-PDA | DH4-PSVA2B |
| DH4-AA | DH4I-AV | DH4I-PAV | DH4I-PSV | DH4-PAA | DH4-PDV | DH4-PSVA-485 |
| DH4-DA | DH4I-DA | DH4I-PAV-S | DH4I-PSVA2B | DH4-PAA-485 | DH4-PSV | DH4-RS232 |
| DH4-HT01B温湿度控制仪 | DH4I-DV | DH4I-PDA | DH4I-PSVA4A | DH4-PAV | DH4-PSVA1A | DH4-RS485通讯仪表 |
◎ 万能型输入，由输入代码选择量程
◎ 上下限报警继电器输出(250 V/3 A)
◎ 可带 4-20 ma 光电隔离变送输出
◎ 可带 RS 485/RS232/ RS422 通讯口
◎ 开关电源模块，SMT贴片制造工艺
一、型号及含义
二、技术参数
|
输入方式 |
单端输入 |
|
A/D转换 |
双重积分 |
|
测量速度 |
约2.5次/秒 |
|
测量精度 |
0.5%F.S±2Digit |
|
响应时间 |
0.25sec |
|
显示方式 |
红色数码管（14.2mmH） |
|
溢出显示 |
“UUUU”或“LLLL” |
|
错误显示 |
“Err.”（当L>H时，即出现该错误） |
|
频率范围 |
45Hz∽400Hz（仅对交流） |
|
变送输出 |
4∽20mA（0.5%R.D±3Digit） |
|
变送范围 |
测量范围之间任意设定 |
|
控制输出 |
上下限报警继电器输出 AC 3A/250V |
|
通讯方式 |
RS-485或RS-232 |
|
电源 |
开关电源 AC 90∽265V 50Hz/60Hz |
|
功耗 |
≤1.5VA |
|
耐压 |
AC 1500V 1min |
|
绝缘电阻 |
DC 500V >50MΩ |
|
工作环境 |
0∽50℃，45%∽85%RH |
三、输入方式代码选择
|
代 码 |
量 程 |
备 注 |
代 码 |
量 程 |
备 注 |
|
0 |
600V |
|
5 |
200mA |
|
|
1 |
100V |
|
6 |
20mA |
|
|
2 |
10V |
|
7 |
5A |
|
|
3 |
2V |
|
8 |
特殊订做 |
|
|
4 |
200mV |
|
9 |
特殊订做 |
注意：1、DH4系列智能电流电压表分交流和直流两在类型。
2、10V、100V、600V使用同一输入端，200mV、2V使用同一输入端。
3、测量交流电流5A以上，需配交流电流互感器，其次级输出为5A，因而其输入代码选择5即可。
4、测量直流电流5A以上，需配直流电流分流器，其次级输出为75mV，因而其输入代码选择4即可，其输入端使用200mV输入端即可。
5、输入代码8、9、为客户特殊订做输入代码，客户特殊订做，需提供具体参数。
四、接线图
五、外形及开孔尺寸
六、菜单功能操作
1、 上下限报警数值设定
注意：设定J1、J2继电器动作值，应依据如下三个原则：
①吸合值＞释放值：测量值≥吸合值继电器吸合，测量值≤释放值继电器释合。
②吸合值＜释放值：测量值≤吸合值继电器吸合，测量值≥释放值继电器释放。
③吸合值=释放值：继电器无动作。
吸合值不等于释放值，其之间的区域构成回程不动作区。回程不动作区直接影响继电器动作频繁程度，该区域越小，继电器动作越频繁，这将有利于提高控制精度，但不利于设备使用寿命。通常，报警1-3个字,使用中,还要根据现场情况,灵活掌握。
举例说明见下表
|
举 列 |
J 1 |
J 2 |
不动作区（字） | |||
|
吸合值 |
释放值 |
吸合值 |
释放值 |
J1 |
J2 | |
|
上下限报警：上限8000，下限7800 |
8000 |
7996 |
7800 |
7804 |
3 |
3 |
|
上上限报警：报警点分别为500，600 |
500 |
497 |
600 |
597 |
2 |
2 |
|
下下限报警：报警点分别为500，600 |
497 |
500 |
597 |
600 |
2 |
2 |
2、功能菜单的设定
注意：通常情况下,仪表测量值与显示值是一致的，那在这里将H设为仪表测量值上限, 将L设为仪表测量值下限。但在某特定情况下，测量值与显示值是不一致的，那么在这里须设置为显示值对应的上下限。另外，也可用这两个菜单作为仪表测量值修正菜单，亦即仪表测量值与实际测量值有误差时，可通过这两个菜单增加或减少数字来修正仪表测量值的上下限。
3、校准菜单的设定
七、 通讯协议 （略）
八、使用保存注意事项
1.使用前 ,仪表需通电予热15分钟.
2.适宜使用环境温度0～+40℃,相对湿度85%以下.
3.本仪表校准时间间隔为一年.
4.若输入信号伴随高频干扰,应在线里用高频过滤器.
5.输入导线不宜过长.如被测信号输出端与仪表距离不能缩短,请用双绞屏蔽线,屏蔽层与信号低端相连.
6.若长期存放未使用,请每三个月通电一次,通电时间不少于4小时.
