结构组成
调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀,偏心蝶阀等。
调节阀种类
按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中zui常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
按用途和作用分类
a；
b.。选阀时，需要确定调节阀的流量特性；
c.分流阀：用于分配或混合介质；
d.切断阀：通常指泄漏率小于十万分之一的阀。
按主要参数分类
1 按压力分类
(1)；
(2)低压阀：公称压力PN≤1.6MPa；
(3)中压阀：PN2.5～6.4MPa；
(4)高压阀：PNl0.0～80.OMPa，通常为PN22、PN32；
(5)超高压阀：PN≥IOOMPa。
2 按介质工作温度分类
(1)高温阀：t>450℃；
(2)中温阀：220℃≤t≤450℃；
(3)常温阀：－40℃≤t≤220℃；④低温阀：－200℃≤t≤－40℃。
常用分类法
这种分类方法既按原理、作用又按结构划分，是目前国内、国际zui常用的分类方法。一般分为九个大类：
(1)单座调节阀；
(2)双座调节阀；
(3)套筒调节阀；
(4)角形调节阀；
(5)三通调节阀；
(6)隔膜阀；
(7)蝶阀；
(8)球阀；
(9)偏心旋转阀。前6种为直行程，后三种为角行程。
这九种产品亦是zui基本的产品，也称为普通产品、基型产品或标准产品。各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。
产品概述：

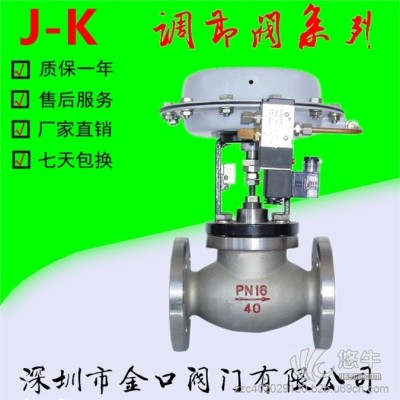

ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
产品特点：
?切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
?阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
?阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
?平衡型阀内件，提高了切断阀的许用压差。
?波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
?活塞式执行机构，操作力大，使用压差大。
零件资料：
阀体、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
技术参数：
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数 KV 单座、双座 5 7 11 20 30 48 75 120 190 300 480 760
套筒 11 20 30 48 75 120 190 300 480 760
公称压力 PN(MPa) 1.0 1.6 4.0 6.4
额定行程 (mm) 8 12 20 25 40 50
有效面积
(c m 2 ) ZMQ 型 100 200 400 600 1000
ZSQ 型 100 125 160 250
允许泄
漏量 硬密封 1/h - 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
软密封 VI 级
允许压差
(MPa) ZMQ P N 正作用 6.4 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39
ZMQ P N 反作用 6.4 6.4 3.88 2.47 2.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52
ZSQ P N 6.4 6.1 3.5 2.3 3.0 1.9 1.9 1.5 0.93 0.84 0.65 0.47
Z M S QM 公称压力
信号压力
(kPa) ZMQ 0 或 250
ZSQ 0 或 400 ～ 600
1)本产品性能指标贯彻GB/T4213-92；
2)表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变；
3)表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.
规格重量
公称通径 15 20 25 32 40 50 65 80 100 125 150 200
A ф 196 ф 232 ф 308 ф 394 ф 498
L PN16 、 40 130 150 160 180 200 230 290 310 350 400 480 600
PN64 210 230 230 260 260 300 340 380 430 500 550 650
H PN16 、 40 305 340 345 370 380 390 475 490 500 765 825 927
PN64 320 350 354 372 382 397 473 475 517 805 882 815
波纹管密封型 375 409 414 431 441 468 555 570 613 855 915 1017
H 1 PN16 、 40 50 53 58 70 75 83 93 100 110 125 143 170
PN64 60 65 70 77.5 85 90 100 85 125 148 170 208
H 2 PN16 115 115 121 130 140 153 178 190 200 260 320 360
PN40 125 125 130 140 150 160 185 200 220 280 320 380
PN64 150 150 160 170 180 200 230 250 282 310 430 480
H 3 PN16 、 40 404 415 428 448 468 561 578 590 886 1008 1120
PN64 365 430 498 528 528 530 535 540 600 890 1208 1305
波纹管密封型 395 465 478 509 509 548 641 658 670 976 1098 1210
重量
(kg) 标准型 10 10 12 15 18 23 35 45 60 75 90 120
波纹管密封型 12 12 14 17 20 26 38 48 64 79 95 125
◆连接尺寸及标准
?法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
?法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
?结构长度：GB12221-89。
?执行机构气信号接口：内螺纹M10X1
?阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。
