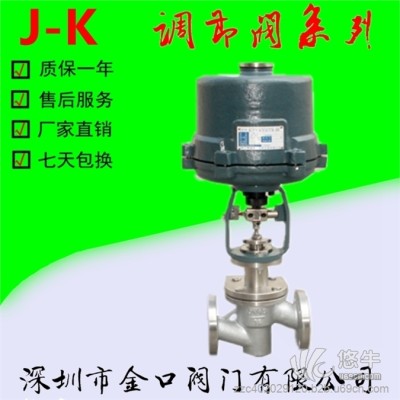

一、电动防爆调节阀概述
ZAZPB电动防爆调节阀主要是由电动防爆执行机构和调节阀两部分组成。电动防爆调节阀和其它电动调节阀一样，都是***来自控制系统4-20Ma或1-5V的模拟控制信号，来控制阀门的开度，以达到调节管道内介质流量、压力等参数的目的。电动防爆调节阀最大的特点是采用防爆电动执行机构，就算发生故障也不会产生火花。可以用于输送易ran易爆的介质管道或要求防爆的工况场合。可根据客户工况要求选择单座、双座或套筒型调节阀体，并且可以配用隔膜或衬氟调节阀。广泛用在易ran易爆的介质管道及要求环境防爆的工况场合。
二、电动防爆调节阀技术参数
公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径（dn） 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数（KV） 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
双座 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差（MPa） 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
双座 ≤ 公称压力
公称压力（MPa） 1.6、2.5、4.0、6.4、10.0
额定行程（mm） 16 25 40 60 100
阀盖形式 标准型（-17～+250℃）、高温型（+250～+450℃）、低温型（-40～-196℃）、波纹管密封型（-40～+350℃）
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比、直线性
配置执行器类别 3810系列等电动执行器（客户指定品牌亦可）
执行器参数 电源电压：220V、380V、输入信号：4-20mA或1-5V?DC、输出信号：4-20mA?DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
三、电动防爆调节阀零件材质
材料代号 C（WCB） P（304） R（316）
主要
零件 阀体、阀盖 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座 1Cr18Ni9Ti（304）或司钛莱合金堆焊 1Cr18Ni9Ti（304）或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
垫片 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
推杆、衬套 2Cr13
适用
工况 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
常温型 -30～+250 F4：≤200℃ -40～+250 F4：≤200℃ -40～+250℃ F4：≤200℃
高温型 -30～+450℃ -40～+450℃ -40～+4500℃
四、电动防爆调节阀性能指标
项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.5； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
五、电动防爆调节阀外形尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 158 170 179 214 221 234 270 294 331 390 450
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
R 225 225 225 225 257 257 257 310 310 310 310 310
六、电动防爆调节阀订货须知
若订货前还未选定型号，请向我们提供您的使用参数
1.防爆调节阀公称通径、额定流量系数KV，
2.防爆调节阀流体性质（包括公称压力、温度、粘度或酸碱性）
3.防爆调节阀阀作用形式，
4.防爆调节阀流量特性，
5.防爆调节阀阀前、阀后压力，
6.防爆调节阀阀体、阀芯材料，
7.防爆调节阀是否带附件，说明附件型号。以便我们的为您正确选型。
若已经由设计单位选定我公司的防爆调节阀型号，请按型号直接向我司销售部订购。
安装重点
1.阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。
2.为便于现场维修及操作，调压阀四周应留有适当空间。
3.当介质为洁净气体或液体时，阀前过滤器可不安装。
4.调压阀通径过大(DN≥100 时)，应有固定支架当确认介质很洁净时，件3可不安装。
5.位置实在不允许时，旁通阀(手动)可以省略(我们不推荐) 。
6.阀组后根据需要用户可选配止回阀、安全阀等。
7.阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约 3个月灌水一次。
