成圆焊接一体机

使用微信扫描二维码分享朋友圈，成交更快更简单！

焊接变位机已经成为制造业的一种不可缺少的设备，在焊接领域把它划为焊接辅助机，其型式系列和品种规格约有十余个系列、百余个品种，正在形成一个新兴行业。

本题目是设计能载重1.0吨工件，可进行全位置焊接的座式变位机械。主要内容是关于焊接时工作台与工件回转倾斜的控制、电机选择、减速器的选择、各个轴和轴承的确定以及校核等等。

 设计的具体过程是根据预定的载荷和要求的焊接速度确定设备所需要的电动机类型，包括：电动机的转速、额定功率、电压电流等，在此基础上计算第一级蜗杆传动轴的相关数据、第二级蜗杆传动轴的相关数据以及选择相应配件的型号，并且对其进行相关的强度、使用寿命等的校核。最后使用CAD软件绘制相关的零件图、总装图

直缝焊接设备特点:

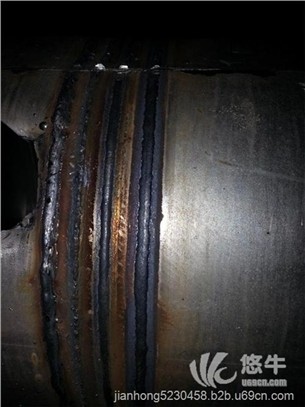

1、焊接对象：筒体外纵缝，平板对接外观美观，纹路均匀，焊缝宽窄、高低一致。

2.主要组件：主机架采用悬臂式焊接结构，具有足够刚度和强度，满足设备长期使用时的稳定性。本机主要由床身、气动琴键式压板夹具、横梁导轨、芯轴、电动拖板、焊枪气动升降机构、焊枪三维调节机构、工件自动定位系统、气路系统和电气控制系统等组成。

太阳能环缝焊接设备主要技术参数:规格型号HB-1 HB-3HB-6HB-10HB-30HB-50HB-100 额定承重(kg)10030060010003000500010000工作台回转速度(rpm)0.4-40.2-20.1-10.05-0.50.05-0.50.05-0.50.02-0.5工作台翻转速度(rpm)

手动0.80.80.50.250.15 工作台直径(mm)￠400￠600￠1000￠1200￠1400￠1500￠2000工作台翻转角度(°) 0-900-105 0-120电机功率

（KW）回转0.090.180.370.751.12.23翻转  0.370.751.11.54 调速方式 变频无级调速最大重心距(mm)  150150200200300300400最大偏心距(mm)100100150150200200200翻转90°最大回转直径(mm)￠600￠800￠1200￠1500￠1600￠1800￠2500
