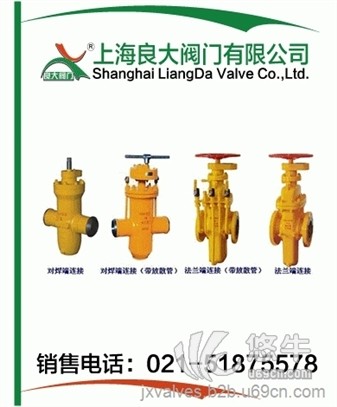

MZ67F/MZ47F埋地式平板闸阀.埋地式平板闸阀尺寸.埋地式平板闸阀使用说明书

使用微信扫描二维码分享朋友圈，成交更快更简单！

埋地式平板闸阀结构特点：

●阀体采用铸造结构。

●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。

●阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。

●阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

●阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

●阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。

●采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。

●直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。

埋地式平板闸阀性能规范：

压力等级		常温下压力试验(MPa)				适用温度(℃)			适用介质a
		壳体	左密封	右密封	低压密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公称压力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅级 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

埋地式平板闸阀零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
“Z”	WCB	合金钢(特殊处理)	不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	耐油密封脂
“KZ”型			抗硫不锈钢					抗硫密封脂

注：抗硫阀门型号前加“K”，调节阀型号前加“L”，耐磨型号F后加“M”。

埋地式平板闸阀产品标准：

API 6D	管道阀门
JB/T5298	管线用钢制平板闸阀
ANSI B16.5a	管法兰及法兰管件
B/T79.1～79.2J	整体铸钢管法兰
GB/T13927	通用阀门压力试验
JB/T9092	阀门的检验与试验
JB/TQ814	钢制平板闸阀产品质量分等

埋地式平板闸阀外形结构图：

埋地式平板闸阀连接尺寸：

公称压力 (MPa)	尺寸(mm)
	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
		有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
		有导流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
		有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
		有导流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
		有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
		有导流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

公称压力(MPa)	尺寸(mm)
	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	无导流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
		有导流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量 (kg)	无导流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
		有导流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995
