法兰视镜

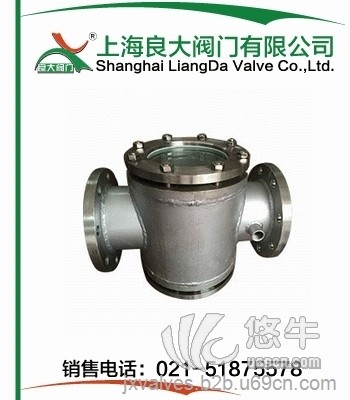

| 保温视镜 |
 |
产品名称： | 保温视镜 | |||||
| 型号： | BWSJ | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温视镜】 | |||||||
保温视镜详细介绍 http://www.shldfm.com/Pro550/117.html
保温视镜适用在低温的化工等管道上面，防止液体因为低温而结晶，沾在视窗镜片上影响观察的直观性与准确性。保温视镜的结构样式与工作原理：管道内液体因低温结晶，不仅是影响视镜的观察，同时因为结晶后的体积涨大了许多，就很容易是玻璃视窗受损，大大的影响使用寿命。保温视镜就是在常规的直通视镜外面再加一层蒸汽夹套层，在夹套层里通过高温的水蒸气，来保证保温视镜的有足够的温度，防止里面的介质结晶，而影响使用与寿命。
简介：视镜的工作原理及其相关知识：安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
作用：本视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。
适用：视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。
优点：视镜安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，
零件：该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。
保温视镜结构特点：
（1）采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。
（2）阀盖与阀体有螺栓连接，拆装方便。
（3）阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。
（4）整体式阀体，双阀杆结构，外型布局合理。
（5）阀体可通保温蒸汽，作为介质保温，防止液体结晶。
（6）阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。
保温视镜安装事项：
（1）改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。
（2）加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃，压力1.765MPa，一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。
保温视镜技术参数：
（1）视镜价格由口径、材质、压力的不同而异！
（2）连接形式：法兰、螺纹
（3）传动方式：自动
（4）口径从DN15-DN200;
（5）压力从0.6MPa-2.5MPa;
（6）温度-20℃-200℃
（7）材质有：碳钢、不锈钢
