一、产品[衬氟球阀]的详细资料：
产品型号：Q41F46型

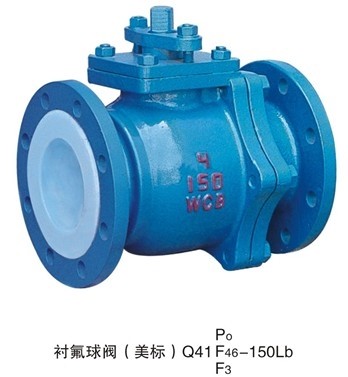

产品名称：衬氟球阀
二、产品特点：
衬氟球阀概况球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀（二片式，三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250（mm）法兰连接手动球阀,直通二片式手动球阀,手动球阀
设计规范:遵循GB 12237，AP 1608，AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。
三、基本型号：
|
手动 |
Q41F3（全衬里） |
气动 |
Q641F3（全衬里） |
|
Q41F6（全衬里） |
Q641F6（全衬里） |
||
|
蜗轮 |
Q341F3（全衬里） |
电动 |
Q941F3（全衬里） |
|
Q341F6（全衬里） |
Q941F6（全衬里） |
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
衬里层/阀座 |
FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯） |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手柄 |
WCC |
WCC |
WCC |
WCC |
WCC |
WCC |
