大象阀门有限公司主要生产【倒置桶式蒸汽疏水阀】，『疏水阀』制造商，为广大客户打造外观精美，价格合理、售后保证的高品质【倒置桶式蒸汽疏水阀】；我公司不断采用新材料、新技术保障880、881F、882F、883F、884F、815F倒置桶式蒸汽疏水阀产品对工况的适用性，使用寿命长等特点，大象为您提供倒吊桶式蒸汽疏水阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。 |
一、倒置桶式蒸汽疏水阀工作原理

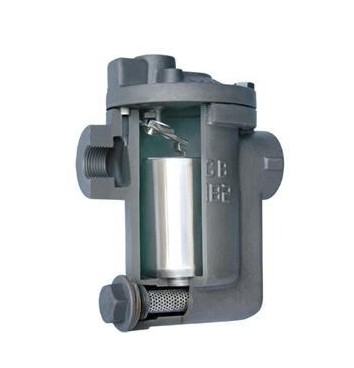

880、881F、882F、883F、884F、815F倒置桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。倒置桶式蒸汽疏水阀当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
二、倒置桶式蒸汽疏水阀结构特点
1.内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。
3.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
5.不受背压的影响，在高的背压下能很好地工作。
6.工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
7.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。8.倒置桶式疏水阀耐腐蚀部件
881系列倒置桶型疏水阀的不锈钢阀瓣和阀座被单独磨削加工后在机械装置上一起配研，所有其它部件耐磨损、耐腐蚀的不锈钢.
三、倒置桶式蒸汽疏水阀连续排水能量表 (Kg/h)
|
型号 |
880 |
881 881F 81 |
882 882F 82 |
883 883F 83 |
884 884F 84 |
815 815F 85 |
816816F |
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
|
25 |
|
250 |
900 |
1300 |
2400 |
2900 |
7800 |
倒置桶式蒸汽疏水阀技术参数表
|
产品型号 |
公称通径（DN） |
连接方式 |
使用压力 （MPA） |
最高使用温度（℃） |
外形尺寸 |
参考重量 KG |
|||
|
L |
H1 |
H2 |
W |
||||||
|
880/980 |
15-20 |
螺纹 |
0.01～1.0 |
350 |
125 |
78 |
102 |
103 |
2.2 |
|
881/981 |
15-25 |
0.01～1.7 |
350 |
125 |
78 |
102 |
103 |
2.8 |
|
|
882/982 |
15-25 |
0.01～1.7 |
350 |
170 |
108 |
130 |
145 |
7.0 |
|
|
883/983 |
25-32 |
0.01～1.7 |
350 |
205 |
130 |
192 |
178 |
14.0 |
|
|
884/984 |
32-40 |
0.01～1.7 |
350 |
235 |
168 |
212 |
203 |
23.0 |
|
|
815/985 |
32-50 |
0.01～1.7 |
350 |
255 |
164 |
252 |
220 |
26.0 |
|
|
816/986 |
50 |
0.01～1.7 |
350 |
320 |
214 |
242 |
302 |
42.0 |
|
|
881F/991 |
15-25 |
法兰 |
0.01～1.7 |
350 |
170 |
78 |
102 |
103 |
5 |
|
882F/992 |
20-25 |
0.01～1.7 |
350 |
210 |
108 |
130 |
145 |
10 |
|
|
882F/992 |
25-32 |
0.01～1.7 |
350 |
270 |
130 |
192 |
178 |
18 |
|
|
883F/993 |
40-50 |
0.01～1.7 |
350 |
320 |
130 |
192 |
178 |
18 |
|
|
884F/994 |
32-50 |
0.01～1.7 |
350 |
320 |
168 |
212 |
203 |
27 |
|
|
885F/995 |
40-50 |
0.01～1.7 |
350 |
320 |
164 |
252 |
220 |
29 |
|
|
86F/996 |
65-80 |
0.01～1.7 |
350 |
400 |
214 |
242 |
302 |
45 |
|
