一、概述

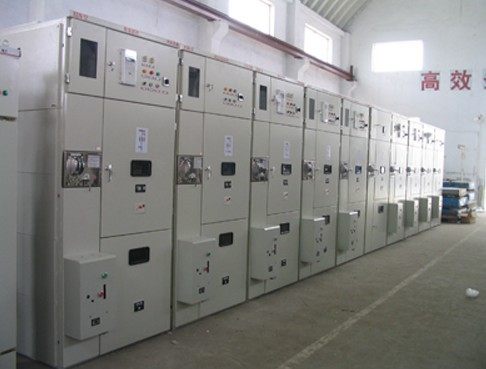

XGN2-12箱型固定式交流金属封闭开关设备，主要用于3.6-12kV三交流50Hz系统中作为接受与分配电能之用，安装于户内场所。其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
二、本开关柜符合GB3906及DL/T404等如下标准的有关规定:
1、 IEC56《高压交流断路器》
2、 IEC185《电流互感器》
3、 IEC186《电压互感器》
4、 IEC282《高压熔断器》
5、 IEC298《额定电压1KV至72.5KV（含）交流金属开关设备和控制设备
6、 IEC446《根据颜色和数字鉴别导线》
7、 IEC529《外壳防护等级》
8、 IEC694《高压开关设备和控制设备的通用条款》
9、 GB3906-1991《3-35KV交流金属封闭开关设备》
10、 DL404-1991 《户内交流高压开关柜订货技术条件》
11、 GB156-93 标准电压
12、 GB311.1—1997 高压输变电设备的绝缘配合
13、 GB1984-89 交流高压断路器
14、 GB3804-90 3～63kV交流高压负荷开关
15、 GB11022-89 高压开关设备通用技术条件
16、 GB14808-93 交流高压接触器
17、 DL/T402-1999 交流高压断路器订货技术条件
18、 DL/T404-1997户内交流高压开关柜订货技术条件
19、 DL/T593-1996高压开关设备的共用订货技术条件
20、IEC420：1990高压交流负荷开关——熔断器组合电器
三、设备技术参数：
1）XGN2-12型高压开关柜基本技术参数
|
项 目 |
单位 |
数 据 |
|
额定电压 |
kV |
12 |
|
额定绝 缘水平 |
1min工频耐压(相对地/隔离断口间) |
kV |
42/49 |
|
|
|
|
|
雷电冲击耐压(相对地/隔离断口间) |
kV |
75/85 |
|
额定频率 |
Hz |
50 |
|
主母线额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|
分支母线额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|
额定短路开断电流 |
kA |
16、20、25、31.5、40、50 |
|
额定短路关合电流(峰值) |
kA |
40、50、63、80、100、125 |
|
4s热稳定电流(有效值) |
kA |
16、20、25、31.5、40、50 |
|
额定动稳定电流(峰值) |
kA |
40、50、63、80、100、125 |
|
防护等级 |
|
IP2X |
|
外形尺寸(宽x深x高) |
mm |
1100(1200)X1200X2650 |
2）真空断路器主要技术参数
|
真空断路器型号 |
ZN28A-10/□-20kA |
ZN28A-10/□-31.5kA |
ZN28A-10/□-40kA |
|
额定电压 |
12kV |
|
1min工频耐压(有效值) |
42kV |
|
雷电冲击耐压 |
75kV |
|
额定电流(A) |
1250A、1600A |
1250、1600、2000 |
2000、2500、3150 |
|
额定短路开断电流 |
20kA |
31.5kA |
40kA |
|
额定短路关合电流(峰值) |
50kA |
80kA |
100kA |
|
额定动稳定电流(峰值) |
50kA |
80kA |
100kA |
|
4s热稳定电流 |
20kA |
31.5kA |
40kA |
|
额定短路开断次数 |
50 |
50 |
30 |
|
额定操作顺序 |
分-0.3s-合分-180s-合分 |
|
全开断时间 |
≤100ms |
|
固有分闸时间 |
≤60ms |
|
机械寿命 |
≥10000次 |
|
操作机构 |
弹簧操作机构DC220V |
四、正常使用条件：
1、周围空气温度：上限+40℃，下限-10℃；
2、相对湿度：日平均值不大于95％，月平均值不大于90％；
3、海拔高度：不超过1000m;
4、地震烈度不超过8度；
