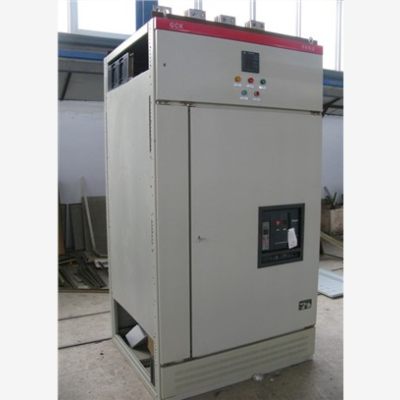

GCK1型低压抽出式开关柜

使用微信扫描二维码分享朋友圈，成交更快更简单！

1 用途

 GCKl型低压抽出式开关柜(电动机控制中心),广泛用于额定工作电压至交流660V,频率50Hz或60Hz的三相配电系统中作进线(受电)、母联、馈电、照明、电动机控制等场合。产品符合IEC439、NEMAICS2—322、JEMll95、GB725l、ZBK一36001等国际、国家标准。

■ GCKⅠ（GCKⅡA） 系列电动机控制中心，（与GCL动力中心）主要是由一些组合式电动机控制单元及其它功能单元组合而成，这些单元以上下顺序的方式安装在封闭式的金属柜内，用设置在柜上部的水平母线，将各个柜连在一起，同一柜连结在一起，同一柜体的功能单元则并联在垂直母线上，柜共分水平母线区、垂直母线区、电缆区和设备安装区等四个相互隔离室内，留任何一个功能单元发生事故时即可迅速切断（或更换备用功能单元），不影响其它功能单元的正常工作，可以防止事故的扩大。

本系列产品根据IEC144的规定，当所有的门及护板都关闭时，它的防护等级达到IP40。

本系列产品设置有完善可靠的接地系统和保护电路。所有功能单元均能按规定的性能分断短路电流，进线单元具有三段保护特性，因此，可以保证供电的可靠性，也能保证设备与系统的安全。所有功能单元均可通过接口与PC联络板（可变程序控制器）或微处理机连结，作为自动控制系统的执行单元，根据用户需要还可提供其它内容内容的功能单元和功能组合。

本系列产品应用于交流380~660伏，频率为50赫兹的电路中。

2 主要性能特点

■ 主要电气性能完全符合国际电工标准，IEC-439和美国电气制造商协会NEMA工CS-2-322标准。

■ 辅助电路具有就地、远方、自动和就地、远方切换的功能接触器采用直流保持，操作电源为交流220伏，信号电源为6伏。

■ 水平母线具有单母线分段和单母线两种，（当采用单母线分段时母线开关亦具有自投、无自投和切换装置）。

■ 受电主开关具有三段（瞬间、短延时及过载）保证，为与下一级主开关（具有瞬时及过载二段保护）配合，取消瞬间保护，避免了越级跳闸，并具有自投、无自投和切换装置，供用产应用。

■ 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

■ 各功能单元中的交流接触器采用无声运行，并具有节能功能。

■ 馈电电路主开关具有瞬时和过载保护，当用户要求，可加装漏电保护。

■ 照明电路主开关具有瞬时、过载和漏电保护。

■ 受电电路装有电流表，有功及无功电度表。

■ 在馈电电路中，250安及以上可装或不装电流表、电度表。

■ 电动机控制单元当功率大于30千瓦或60安时电路装有电流表。

■ 事故时备有灯光和报警装置。

3 应用环境

■ 海拔高度不超过2000米。

■ 没有粉尘、腐蚀性气体和雨水侵蚀的户内。

■ 周围空气温度：周围空气温度上限为+40℃，下限为-5℃，在24小时周期内测得的平均温度不超过+35℃，在储存、运输条件下温度为-25℃，至55℃之间，短时不超过70℃。

■ 相对湿度：空气相对湿度不超过85％。

■ 没有震动及颠簸，且安装倾斜度不超过5℃。

4 电气性能数据

5 订货须知

■产的全型号包括主电路方案和辅助电路方案号；

■主电路系统组合顺序图；

■辅助电路电气原理图，如用户未提要求，将按企业标准接线，

■柜内元器件清单；
