抽出式低压柜

使用微信扫描二维码分享朋友圈，成交更快更简单！

产品介绍：

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机借口的场所，作为三相交流频率为50（60）Hz，额定工作电压为380V（400V），（600V），额定电流为4000A以下的发、供电系统中的配电、电动机集中控制、无功功率补偿适用的低压成套配电装置。

性能指标：

1、IEC 439-1低压成套开关设备和控制设备

2、GB 7251 低压成套开关设备

3、ZBK 36001 低压抽出式成套开关设备

装置特点：

1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接件、电缆头、间隔板带来的附加温升。

2、功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。

3、母线平置式排列使装置的动热稳定性好，能承受80/176KA短路电流的冲击。

4、MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动机群的需要。

5、装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便。

6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

7、抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。

辅助电路：

辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定，适用于发电厂，变电站的低压厂用电系统及厂矿企业，高层建筑内的配电系统。

辅助电路方案根据主电路方案分电源进线、馈线（PC）和电动机馈电（MCC）操作控制的功能单元进行设计。

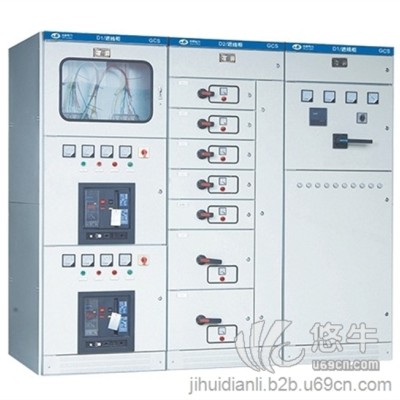

产品图片：

安装示意图：
