充气式开关柜

使用微信扫描二维码分享朋友圈，成交更快更简单！

产品介绍：

公司自主研发生产的SRM16-12/24充气式开关柜，经国家线高压电器研究院试验中心型式试验，广泛用于10KV/6K配电系统，是城乡各类用户变配电系统的首选开关产品。

开关柜为模块化单元模式，可根据不同用途进行组合，由固定式单元组合与可扩展性单元两大类，满足各种变电站对紧凑型开关灵活使用的需要。

SRM16-12/24充气式开关柜是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内，整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全，并且实现了免维护，通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线按全绝缘和屏蔽，确保了可靠性和安全性，SRM16-12/24充气式开关柜同时可以提供TV化的自动化的解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。

SRM6-12/24充气式开关柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极其特殊的灵活性。

SRM16-12/24充气式开关柜执行GB标准，在室内条件下（20℃）运行的设计寿命超过30年。

产品主要特点：

SRM16-12/24充气式开关柜作为灭弧及绝缘介质；

开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中，腔体充气以1.4bar的SF6气体，防护等级达到IP67；整个开关装置完全不受外部环境条件的影响，即使在短进水浸等极端情况下能保证开关正常运行，产品终身免维护。

开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

开关柜分为固定单元组合和可扩展单元组合两类。

开关柜通常由正面出险，也可按不同的安装位置实现侧出线或侧扩展。

柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

开关柜可模拟用户的不同需求配置电动、远控及监测装置。

使用环境条件：

周围空气温度不超过40℃，且在24小时内测得的平均值不超过35℃，最低周围空气温度为-40℃；

海拔≤2000m；

湿度：

相对湿度：日平均值不超过95%，月平均值不超过90%；

水蒸气压：日平均值不超过2.2KPA，月平均值不超过1.8KPA；

地震强度：不超过8度，水平加速度≤0.4g，垂直加速度≤0.2g；

特使使用条件：在实际使用条件超过正常使用下使用时，由用户和制造厂协商。

产品结构：

2、电容性电压指示器

3、短路接地故障指示器

4、压力指示器

5、具有序列号的标准

6、模拟线路图

8、熔断器情断指示器

9、面板上的挂锁装置

10、电缆室

11、RTU安装室

12、钥匙锁

13、断路器操作孔

14、负荷开关操作孔

15、接地开关操作孔

16、隔离开关操作孔

17、分闸按钮

18、合闸按钮

19、熔断器室

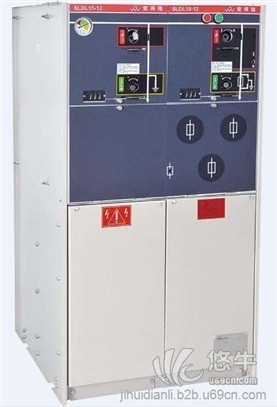

产品图片：
