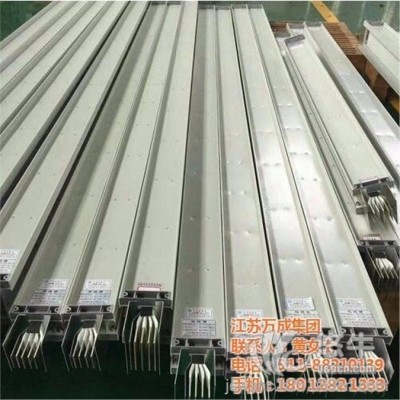

母线槽

使用微信扫描二维码分享朋友圈，成交更快更简单！

部件介绍：

绝缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体。

安装板------用于支撑各种元件并且适合于成套设备中安装的板。

安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。

外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级 至少为IP30。

门----------一种带铰链的或可滑动的覆板。

盖板--------是外壳的上下壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。

侧板--------是外壳的左右壳面，通常指母线槽设备上的一种部件，它是用来遮盖外壳上开口的。用螺钉或类似方法将其固定，设备投入运行之后一般不再拆卸。

绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。

带电部件----在正常使用中用以通电的导体或导电部件，包括中性导体，但不包括中性保护导休。

luo露导电部件---电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。

保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。

母线槽的连接母线槽支架必须安装牢固母线槽应按分段序号、相序、编号、方向和安装标志正确放置节与节连接时相邻段母线槽应对准连接后母线槽导体与外壳不应承受机械应力。

连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤确认无弊后将两节母线槽开始对接接头器母线应将母线槽导体插入接头器内在确保到位后运用扭力扳手锁紧；对接式母线槽应将需连接的两节母线导体的端头部分相互平行对准再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片铜连接片间夹放一块绝缘隔板。)确认无弊后穿入绝缘螺栓并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位收紧螺栓。

螺栓紧固力矩(M10螺栓力矩值17.7~22.6N.MM12螺栓力矩值31.4~39.2N.MM14螺栓  力矩值51.O~60.8 N.MM16螺栓力矩值78.5~98.IN.M)。用O.1毫米塞尺检查塞入度小于10mm为合格。拧紧左右侧板及上下盖板螺丝。

母槽系统是一个gao效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。

EN系列母线槽适用于交流三相四线、三相五线制、频率50—60HZ、额定电压至660V，额定工作电流250A—5000A的供电系统，承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑。
