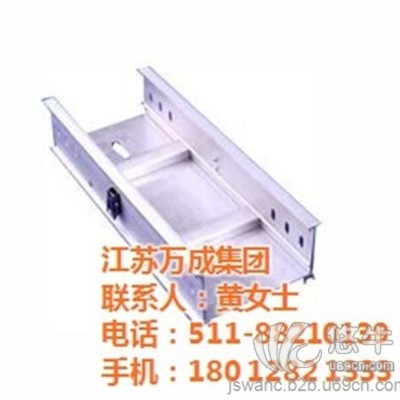

电缆桥架安装

使用微信扫描二维码分享朋友圈，成交更快更简单！

电缆桥架填充率的选择

　　电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展余量。

根据电缆弯曲半径选择电缆桥架

　　在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最xiao允许弯曲半径。

电缆桥架各部件名称含义及一般术语

主要部件：电缆桥架安装时的支托，是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件；而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。

铝合金架：铝合金制电缆桥架装置的简称，由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。

梯形桥架：梯形电缆桥架直接承托电缆的部件的简称，由两根纵向侧边与若干根横档构成的梯形部件

有孔托盘：有孔槽形电缆桥架直接承托电缆的部件的简称，由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件

无孔托盘：无孔槽形电缆桥架直接承托电缆的部件的简称，由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。

不锈钢电缆桥架安装注意事项:

    1、在安装之前需要先检查下不锈钢电缆桥架的外观，看下表面是不是平整光滑，不要出现掉漆的情况，同时看下钢材之间的焊接是不是结实。

    2、电缆桥架的安装要确定好具体的位置，同时各个层之间要留距离，保证可以正常的散热和维护，同时如果有其他的管道平行着，要保证规定的距离，避免互相干扰。

    3、电缆桥架搭建的时候一定要确定好方向，各个设备都要方便维护，以免出现故障无法维修，造成更大的危害。

    4、桥架的安装不管是采用固定的还是悬挂的，都一定要看好各个部件之间连接的是不是紧固，不能有松动的现象，保证施工安全。
