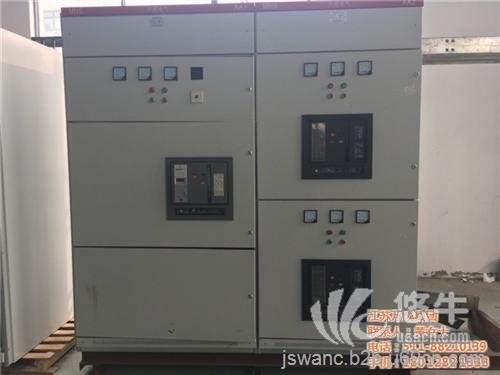

GGD开关柜是一种新型的固定式低压开关柜，它是由老型GGD改进而成。在交流50HZ、额定电压380V与额定电流至5000A的配电系统中，作为动力，照明及配电的电能转换，分配与控制之用。

功能特点：

　　1.该产品的电气性能如额定电流、分断能力、操作安全、接地保护等与老型GGD相比都大为提高。

　　2.进线开关由原来的ME、DW15改用HW1框架式断路器，额定总电流可至5000A，分断能力可提高到80kA，保护特性与抽屉柜（GCK、GCS）等同。

　　3.隔离刀开关由原来的敞开式HD13BX改用封闭式带灯负荷隔离开关HFD，≤630A时可带负荷操作、零飞弧、操作更加安全可靠。

　　4.分路塑壳断路器由原来的DZ20改用HM1D带灯塑壳断路器，不仅分断能力高，而且带灯指示其工作状态，克服了普通塑壳断路器跳闸状态指示不够明确的难题，断路器分、合闸一目了然，即使在黑暗的环境也能安全准确的操作。

　　5.此外GGD（NEW）的框架结构和板材也作了重大调整，柜体的框架全部采用铝合金型材，门板均为敷铝锌钢板，环保耐腐蚀。柜体由内、外二层门构成，内门安全操作，外门采用海洋兰透明安全钢化玻璃防护。

产品用途：主要用于发电厂、变电站、厂矿车间等场所。

GCS型低压抽出式开关柜

该装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

     a、产品名称、型号、方案号、数量及交货期限

　　b、柜内所装元器件的名称、型号规格及数量

　　c、主电路方案单线系统图，设备系统图，原理图或原理接线图；

　　d、主母线材料种类可由客户提出，如无要求则按制造厂标准供给

　　e、柜体颜色，如无要求则按制造厂标准供给

      f. 每箱所装电器设备的详细规格及数量；

     g. 开关柜的排列及组合图面布置图。
