母线槽应以温升为基础选定其额定容量以达到安全运行、有足够使用寿命和工作可靠的导线的截面积不作为判断母线槽的weiyi准则，母线槽似乎有足够截面，但还可能有高温升的危险。规定55℃为zui大允许温升。当然，用较大截面可以降低些电压降和温升。

设计良好的母线槽工作寿命上突出的限制因素是其绝缘的逐步热老化。工作温度每升高10℃，绝缘材料寿命约缩短一半。母线槽里汇流排在短路电流出现时可能受到相当大电磁力作用，单位长度汇流排产生的力与短路电流的平力成正比，与汇流排之间的距离成反比。

母线槽的体积是比较小的，而很多的电路配置体型是比较大的，尤其是有一些电路配置非常大，因而使用母线槽就有很多的好处，不仅节约了大量的空间资源，同时还省去了我们使用中的诸多繁复困扰，从而让大家的实际工作变得更加便捷。

和母线槽的体积相比，母线槽在容量方面是并不小的，大容量的母线槽能够让大家的工作进行起来更加方便，从而大大的加快了工作的进度，为大家的后期作业开展提出了更多的进展空间。母线槽的结构占据着很好的优势，在很大程度上满足了我们不同生产建造过程中的多样化与专业化需求，从而使得相应的作业进行起来更加顺畅可行。

按绝缘方式，可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

空气式插接母线槽（BMC）。由于母线之间接头用铜片软接过渡，在南方天气潮湿，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故在南方极少使用。并且接头之间体积过大，水平母线段尺寸不一致，外形不够美观。

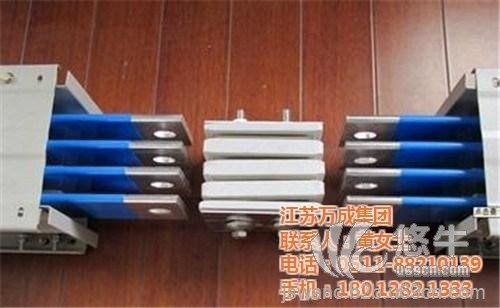

密集绝缘插接母线槽（CMC）。其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。母线的散热主要靠外壳，由于线与线之间紧凑排列安装，L2、L3相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于3m的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。

高强度封闭式母线槽（CFW）。其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。
