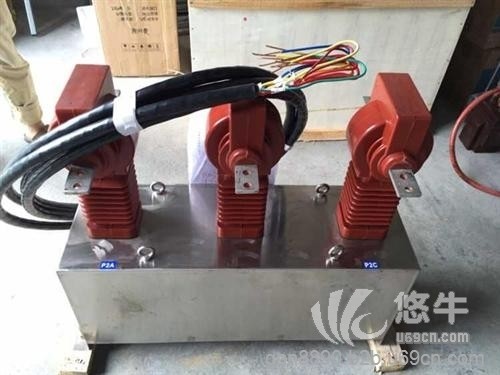

JLSZW-10三元件-组合式互感器

使用微信扫描二维码分享朋友圈，成交更快更简单！

JLSZ10-6、10三相户外干式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流、额定电压为6KV、10KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反送电，均能有效地计量有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。

二、使用条件

1.安装场所：户外；

2.环境温度： -25'C~+40'C的范围内，空气湿度不大于85%;

3.海拔：海拔2500米以下使用；

4.安装场所无腐蚀性的气体。

三、结构简介

本产品由三相二元件组合互感器和仪表箱两大部分组成。三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。

一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3，为小电流比。

例如：50-100/5，一次接AP1-AP2,CP1-CP2为100/5.一次接AP1-AP3，CP1-CP3为50/5.

JLSZW-10、6、3整体干式计量箱 主要技术参数

1、额定电压：35KV 10KV 6KV

2、准确等级：0.5和0.2级 0.5S和0.2S级

3、额定变比：电压比：35000/100V、10000/100V、6000/100V

电比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。

4、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器最大容量选择

 5、额定容量：6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA

JLSZW-10、6、3整体干式计量箱使用条件

      本产品在环境温-30°C～+40°C的范围内，海拔2500米以下使用。空气温度不大于85%安装场所无严重的震动和颠簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。

JLSZW-10干式高压计量箱，JLSZW-10组合式互感器

JLSZ-10高压计量箱，

高压电力计量箱，不配电度表称为组合互感器，是有二只单相电压和电流互感器或三只单相电压和电流互感器组成，用25#变压器油作绝缘介质，一、二次出线端均用瓷套管装在面板上，外侧电度表箱配装由一只有功电度表和一只无功电度表，是直接测量高压线路中有功无功电能的计量设备。适用于户外（也适用于户内）额定频率50、60HZ的三相交流：35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、安装方便和防窃电等优点，深受广大供电部门欢迎。产品性能符合GB17201-1997《组合互感器》的规定。

本公司高压计量箱型号有JLS-35、10、6、3，JLSJWH-35、10、6、3，SJWL-35、10、6、3，SJWD-35、10、6、3。
