7. 工作原理

7.1  储能动作

断路器合闸所需能量由合闸弹簧储能提供。储能即可由外部电源驱动电机完成，也可使用储能手柄手动完成。

储能操作：固定在框架上的储能电机15通电输出扭矩，通过电机输出轴16的单向轴承13带动链轮14转动，或者将储能受柄插入手动储能孔中顺时针摇动，通过蜗轮蜗杆(10，11)带动链轮14转动。然后通过链条9带动链轮3转动，链轮3转动时，档销1推动轮5上的滑块2使储能轴21跟随转动，

并通过两边拐臂19拉伸合闸弹簧进行储能.到达储能位置时，框架上的限位杆压下滑块2，使储能轴与链轮传动系统脱开，储能保持掣子7顶住滚轮6保持储能位置，同时储能轴上拨板23带动储能指示牌翻转，显示已储能标记，并切换行程开关，切断储能电机供电电源，此时断路器处于合闸准备状态。

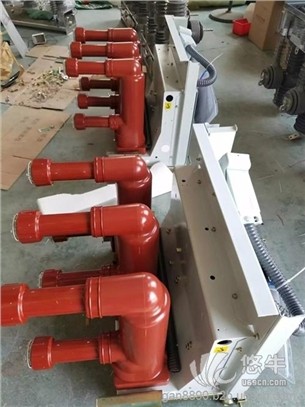

VBI在开关柜内的安装形式即可以是固定式，也可以是安装于手车，VBI可安装于KVN28、KYN96型开关柜或配套于其它铠装中置柜，可提供额定电流为630A、1250A、1600A固封极柱真空断路器，可安装于650mm柜宽的开关柜。

   VBI固封式真空断器符合GB、IEC和DL标准和规范，GB/T11022、IEC60694高压开关设备和控制设备标准的共同技术条件：GB1984、DL403、JB3855交流高压断路器。

7.2  合闸操作

机构储能后，若接到合闸信号，合闸电磁铁17动作或按下合闸按钮，使储能保持轴8转动，带动掣子7松开滚轮6，解除储能保持，合闸弹簧18释放能量，使储能轴21和轴上的凸轮22作顺时针转动，通过转动拐臂36，传动连板37带动绝缘拉杆34带动动触头向上运动进入合闸位置，并压缩触头弹簧33，保持触头所需接触压力。

合闸动作完成后，由合闸掣子40与半轴42保持合闸位置,同时储能指示牌，储能行程开关复位，电机供电回路接通，合分指示牌显示“合”标记，若外接电源也接通则再次进入储能状态。

注：当断路器已处于合闸状态或选用闭锁装置而未接通外接电源及手车式断路器在推进过程中，均不能进行合闸操作。
