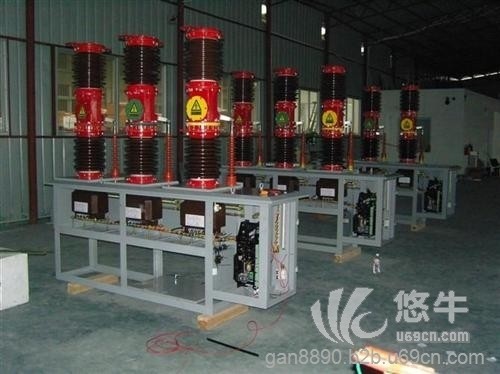

ZW32-12柱上真空断路器产品概述：

     ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

ZW32-12G柱上真空断路器结构特点：

  该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

ZW32-12G柱上真空断路器安装，使用与维护：

3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

3.3 断路器可以分单杆架设，也可双杆架设3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

3.5 用户不得随意更换使用与原型号规格不一致的电器元件。

3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

ZW32-12M永磁真空断路器控制器适用电力领域介绍

ZW32-12M永磁真空断路器控制器是用于12KV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用专利产品CDY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。

ZW32-12M永磁真空断路器控制器主要特点：

   1.采用先进的电力电子控制技术、开关元件采用较高电压电流裕量的IGBT。

   2.工作电压220V交直流两用，储能电容稳压充电，驱动电流可达DC160A

   2.内部分别设定合闸、分闸最低可操作电压告警。

   4.合分闸位置检测可以使用接近开关，也可以使用辅助触点。

开关本体结构特点介绍：

   1.三相为全封闭环氧树脂极柱，外面包硅橡胶，具有较强的绝缘强度与耐环境能力。

   2.采用单稳态单线圈永磁机构，具有很高的机械寿命，寿命高达50000次。

   3.断路器可采用手动分、电动合、分以及远方遥控操作，与智能控制器配合，实现配电自动化，或与重合控制器配合形成自动重合器，分段器。

   4 .断路器可装二相电流互感器或三相电流互感器，供过流或短路保护，也可以给智能控制器提供电流采集信号，根据用户要求，可装计量用电流互感器。

1. ZW32-12户外交流高压真空断路器主要应用在那些领域方向？

ZW32-12户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2.特殊使用条件

断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

注明：如超出上述正常使用条件，由用户与制造厂协商。

3.ZW32-12户外交流高压真空断路器运输、验收及贮存

  a:运输

   运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。

  b:用户收到断路器后应进行如下验收工作:

  1)检查包装是否损坏；

  2)对照产品装箱单检查文件、附件是否齐全；

  3)检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。

  d:贮存

  本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。
