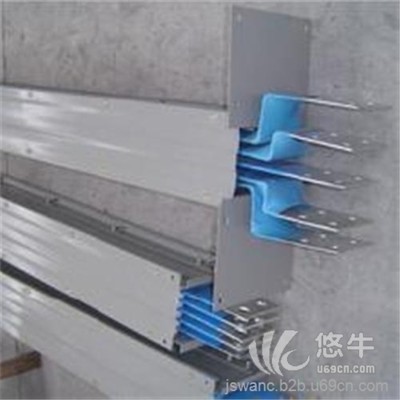

结构特点
1)适合大跨距安装
该系列母线槽外壳采用滚压成型、体积小、外观精美,极大地提高厂载荷能力,可在跨距6m母线中心载重60Kg,挠度不超过10mm。
2)安装极为方便
采用具有自动补偿的联结和单螺栓夹紧端子,可调性强,使得母线槽在安装过程中显得非常便捷、灵活,大大节省了安装时间
3)极为安全可靠
(1)采用分离空气绝缘型式,其相间的安全净距和爬电距离远远大于标准要求。
(2)内部绝缘件采用高强度工程塑料,提高了母线槽抗动、热稳定的能力
(3)接头采用的特殊构造,可以防止安装时的误操作。
(4)插口处设置安全防护挡板,只有当防护挡板拉开时,插接箱才能插入。插口平时不用时可将防护挡板拉闭并加铅封锁死,防止插口处灰尘或异物的进入,同时防止从电表的进线端分接电源.提高了母线槽的防护性能,防止误操作,使母线的安全性能得到广极大的提高插接箱插接时无需切断电源,日为地线总是先接上,后断开。
封闭母线槽模具设计要点到底是咋样的呢?现在就让我们来看一看它的设计要点。(1)组合上模分段设计,既方便机械加工和热处理,保证封闭母线槽模具质量,同时便于上模的组装与更换。 (2)合理选择主压模和副压模与下模体U形槽之间的合模间隙,间隙的大小是影响制件精度的主要因素,间隙越大,制件精度越差,但间隙太小会造成拔模困难或使制件表面产生擦痕。这里,间隙的大小是通过多次试验和修模来确定的。(3)保证封闭母线槽的模左右两处台肩和下模体U形槽顶面的高度一致是十分必要的,而且,其左右台肩圆角大小也会直接影响制件精度和质量,圆角越大或左右台肩高度不一致,压边效果就越不理想,而圆角太小会使制件表面产生较大压痕,设计中我们确定台肩圆角为R0.5。(4)下模体采用整体设计,既保证了各槽加工精度,也便于实现其换位,而且,由于下模是安装在折弯机下工作台面上,因此同时也方便其安装和更换。
在我国火灾事故中,属电气引起的火灾事故超出整个火灾事故的60%。而由电气引起火灾事故的肇事者包括:电缆、电线、高低压成套设备、变压器、母线槽、电器元件等,大部分是由于长期温升高发热,导致绝缘材料老化发生短路而引起的火灾事故。
极限温升值可以说是母线槽最关键的安全技术参数,也是体现母线槽整体性能的一个重要指标。用户从母线槽的温升还可以了解到以下几个问题:
①铜排的纯度:含铜量直接与导体的电阻率相关,同样的导体规格电阻率越大,温升自然偏高。
②导体的截面积:同样的结构和技术、同样含铜量的导体截面积小,温升自然偏高。
③母线槽的散热性能:绝缘材料及外壳结构散热不好,温升自然偏高。
④连接头结构的好坏:连接头接触不好,温升也会偏高。
