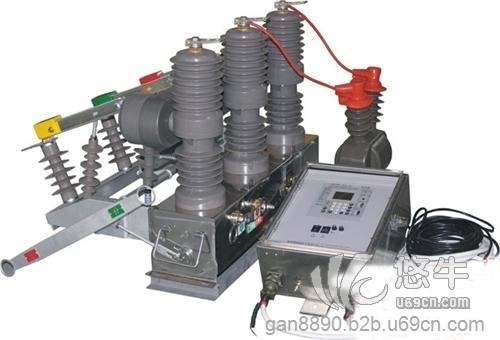

ZW20-12F看门狗真空断路器概述

      ZW20A-12/T1000(630)-25型户外高压交流真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。所以，ZW20A-12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。

    ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。优良的电气和机构性能，使ZW20A-12型户外柱上真空断路器得到广泛的应用。主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。

ZW32-24户外高柱上真空断路器产品特点主要体现在六方面

1.ZW32-24户外高柱上真空断路器外壳采用优质不锈钢材料或普通钢板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。

2.绝缘部分采用环氧树脂和硅橡胶复合绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。

3.ZW32-24户外高柱上真空断路器操作机构为弹簧操作机构，有手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。要求的外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。

4.灭弧室采用特种不锈钢钎焊技术，无需电镀，焊接质量高，稳定可靠，漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺，保证了ZW32-24户外高柱上真空断路器产品的气密性，抗拉强度大于130Mpa，完全一次封排。

5.电流互感器采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等优点。

6.根据用户需要，可与相应的的控制器配合构成自动重合器、分段器，是实现配网自动化的理想设备。

一、看门狗分界开关真空断路器的功能

看门狗分界开关真空断路器具备：自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；看门狗分界开关真空断路器如配有通信模块，则 动将信息报送到电力管理中心。监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。

二、看门狗分界开关真空断路器使用的环境条件

1) 海拔高度：≤2000米

2) 环境温度：户外  -30℃~ +55℃

3) 相对湿度：95% （25℃）

4) 抗震能力：地面水平加速度 0.3g  地面垂直加速度 0.15g

5）地震烈度：7度

6) 最大日温差： 25℃

7) 日照强度(风速0.5m/s 时)：0.1W/cm2     最大风速：34m/s

9) 最大覆冰厚度：10mm

10) 安装位置：户外 、10kV架空线路用户责任分界点处

11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
