VS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的

户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工

作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专

用推进机构，组成手车单元作用。

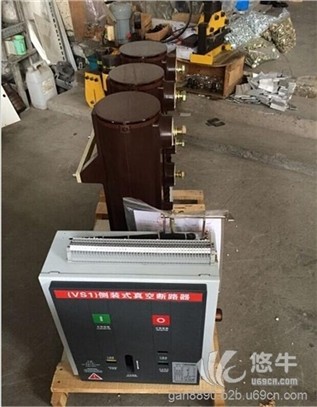

ZN63(VS1)-12固封式户内高压真空断路器采用固体绝缘结构，利用先进的环氧固封技术

，首次将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。成

功地从根本上解决了真空断路器的环境耐受问题，使其应用更为广泛。集成固封极柱采

用了自对流专利通风技术，巧妙地解决了固体绝缘结构所带来的散热难问题。

ZN63(VS1)-12 固封式户内高压真空断路器是国内第一个实现免维护概念的断路器。其高

寿命的真空灭弧室以及环氧浇注固封技术的应用保证了集成固封极柱的免维护，配用的

高可靠性永磁操动机构保证了操动机构的免维护，电子控制部分屏弃传统的辅助开关而

代之以光电接近开关，并采用全电子化电源和智能控制单元保证了电子控制部分的免维

护。

6. VS1-12真空断路器产品结构及特点：

6.1  真空灭弧室

断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2  总体结构

断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

断路器在合闸位置时主回路电流路径：

15. 配置

15.1 二次控制电压：

DC220V

AC220V DC110V  AC110V

15.2 二次控制可选件配置

15.2.1

防跳装置：作用一断路器在合闸完成后，如合闸信号未及时解除，断路器内部防跳控制回路将切断合闸回路，防止多闪重合闸。如果柜上采用综合保护仪和防跳装置，则需确认防跳装置是否需要安装。

15.2.2

闭锁装置：作用一在二次控制电源未接通或低于技术要求情况下防止合闸。

15.2.3

过流装置；作用一在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸。一般加在A，C相，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种，当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案，中间变压器的接线端2.4和2.5接断路器上的过流脱扣电磁铁。

15.2.3.1

A.C相过流脱扣(二过流)中间变压器外部接线原理图；
