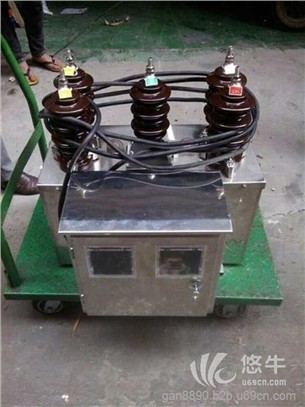

高压计量箱

使用微信扫描二维码分享朋友圈，成交更快更简单！

ZW32-12M永磁真空断路器控制器适用电力领域介绍

ZW32-12M永磁真空断路器控制器是用于12KV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用专利产品CDY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。

ZW32-12M永磁真空断路器控制器主要特点：

   1.采用先进的电力电子控制技术、开关元件采用较高电压电流裕量的IGBT。

   2.工作电压220V交直流两用，储能电容稳压充电，驱动电流可达DC160A

   2.内部分别设定合闸、分闸最低可操作电压告警。

   4.合分闸位置检测可以使用接近开关，也可以使用辅助触点。

开关本体结构特点介绍：

   1.三相为全封闭环氧树脂极柱，外面包硅橡胶，具有较强的绝缘强度与耐环境能力。

   2.采用单稳态单线圈永磁机构，具有很高的机械寿命，寿命高达50000次。

   3.断路器可采用手动分、电动合、分以及远方遥控操作，与智能控制器配合，实现配电自动化，或与重合控制器配合形成自动重合器，分段器。

   4 .断路器可装二相电流互感器或三相电流互感器，供过流或短路保护，也可以给智能控制器提供电流采集信号，根据用户要求，可装计量用电流互感器。

ZW32-12户外柱上真空开关零部件参数介绍

电流互感器为一体式安装在开关本体上，ZW32-12户外柱上真空开关采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成，具有容量大、动热稳定倍数高、精度等级高、免维护、可靠性高等优点。可根据客户需要配置单计量，单保护，计量、保护一体电流互感器，有100、200、400、600、800、1000、1250A等多种变比可供用户选择，有0.2级、0.5级、10P10级等多种精度可供用户选择。

安装ZW32-12户外柱上真空开关需提前须知事项

安装前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并对断路器进行分、合闸试操作，以检查各种动作是否正确。 断路器使用的环境应符合规定的范围，若超过必须与制造厂协商。

ZW32-12户外柱上真空开关注意事项

a)搬运过程中请勿在固封绝缘支柱及电流互感器上用力。

b)操作人员应仔细阅读使用手册，掌握该设备的操作方法，对运行中的问题应予 以记录，及时通知厂家。

c)用户不得随意更换零部件，不得更改线路，惹出现问题应及时向厂家联系。 d)安装时，保证开关的底箱安装面与安装架保持水平，若有不平现象，需垫平。

ZW32-12G型户外高压真空断路器产品功能特点

1.智能断路器具备1～3次重合闸功能，且重合器参数可以整定；

2.智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；

3.智能断路器具备小电流接地保护功能，且参数可以连续整定；

4.智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

5.可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

6.可配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定； 既可以实现有线远方控制，也可在杆下无线遥控。

ZW32-12G型户外高压真空断路器使用环境条件

a.周围空气温度：上限+40℃，下限-30℃。

b.海拔不超过3000M；（若海拔增高可相应增加绝缘强度或加装设备）

c.风压不超过700Pa（相当于风速34m/s）

d.振幅：无经常性剧

e.污染等级：III
