1 西安LW8-40.5/1250-25六氟化硫断路器

西安天正厂家为你介绍：

1、 概述    LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。

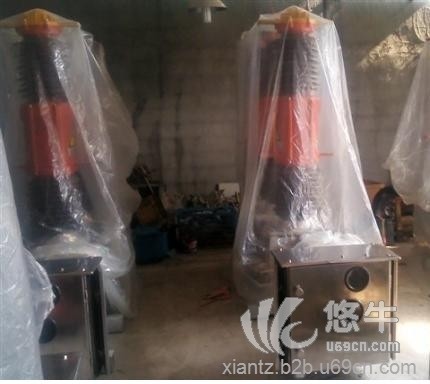

西安LW8-40.5/1250-25六氟化硫断路器

西安LW8-40.5/1250-25六氟化硫断路器

西安LW8-40.5/1250-25六氟化硫断路器

2、主要特点    产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。

  断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。

  该产品配用CT14型弹簧机构。

3、主要技术参数

序号 项目名称 参数

1  额定电压（kV） 40.5

2 额定电流（A） 2000

3 额定短路开断电流（kA） 31.5

4 额定失步开断电流（kA） 7.9

5 额定开合单个电容器组电流（A） 400

6 额定操作顺序  分-0.3s-合分-180s-合分

7  SF6气体额定充气压力（MPa） 0.45

8 分闸时间（ms） ≤60

9 合闸时间（ms） ≤100

10 刚分速度（m/s） 3.4

11 刚合速度（m/s） 3.2

12 断路器重量（kg） 1400

4 、CT14弹簧机构主要参数

合闸线圈 a.c.220V,3.5A  d.c.110V,3.6A d.c.220V,1.8A

分闸线圈  a.c.220V,3.5A  d.c.110V,4.8A d.c.220V,2.4A

电动机  a.c.220V,5A  d.c.220V,5A d.c.110V,10A

储能时间  ≤15s

5、使用环境条件

[1]海拔高度：≤3000m。

[2] 环境温度：-30℃～+40℃。

[3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。

[4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。

[5] 风压：不大于700Pa（相当于34m/s）。

[6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
