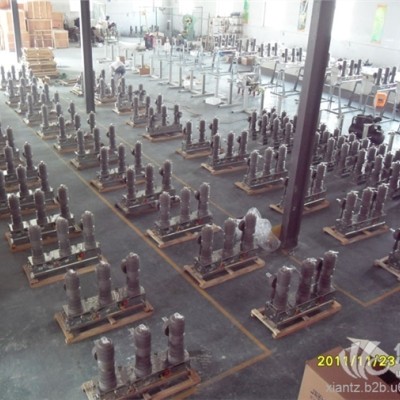

榆林ZW32-12隔离高压真空断路器

榆林ZW32-12隔离高压真空断路器

产品阐述

ZW32-12

产品概述

ZW32型户外柱上真空断路（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

使用环境条件

1、海拔：≤2000m及以下；

2、周围空气温度：上限+30℃，下限-40℃；

3、风压不超过700Pa(相当于风速34m/s)；

4、振幅：无常性剧烈震动；

结构特点

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。

5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

主要技术参数

序号 项目 单位 参数

1 额定电压 KV 12

2 额定电流额 A 630

3 工频耐压（lmin） kV 42

4 雷电冲击耐压（峰值） kV 75

5 额定短路开断电流 KA 12.5、16、20

6 额定短路关合电流（峰值） 　KA 31.5、40、50

7 额定峰值耐受电流 KA 31.5、40、50

8 额定短路耐受电流4s KA 12.5、16、20

9 额定操作顺序 　 分-0.3s-合分-180s-合分

10 额定短路电流开断次数 次 30

11 机械寿命 次 10000

12 储能电机额定电压 V DC或AC220、110、DC24

13 额定操作电压（配专用弹簧操动机构） 分闸线圈 V DC或AC220、110、DC24

合闸线圈

14 过电流脱扣器额定电流 A 5

15 动静触头允许磨损厚度 mm 3

16 重量 kg 80、95（带隔离）

17 极间中心距离 mm 340±1.5

外形及安装尺寸图

断路器的分闸速度一般而言速度越快越好，这样可以使首开相在电流趋近于0前2～3ms时能开断故障电流；否则首开相不能开断而延续至下一相，原来首开相变为后开相，燃弧时间加长了，增加了开断的难度，甚至使开断失败。但分闸速度太快，分闸的反弹也大，反弹太大震动过剧亦容易产生重燃，所以分间速度亦应考虑这方面同素。分闸速度的快慢，主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。为了提高分闸速度，可以增加分闸弹簧的贮能量，也可以增加合闸弹簧的压缩量，这都必然需要提高操动机构的输出功和整机的机械强度，降低了技术经济指标。经过多年试验认为，10kV的真空断路器，平均分闸速度能保证在0.95～1.2m/s比较合适。
