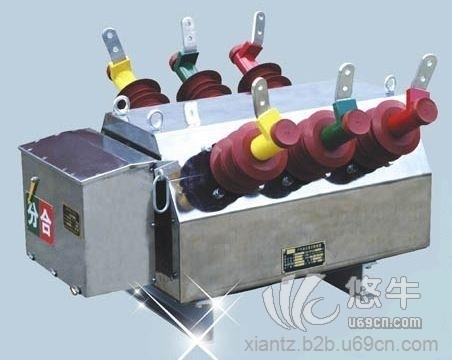

1 西安ZW6-12高压断路器

厂家西安天正为你介绍；ZW6高压真空断路器

一，ZW6高压真空断路器概述：

    ZW6-12系列真空断路器为额定电压10KV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

二，ZW6高压真空断路器使用条件：

周围空气温度：上限+40℃，下限-40℃；

海拨高度：<2000m;

相对温度：日平均不大于95%，月平均不大于90%；

风压：不超过700Pa（相当于风速34m/s）

空气污秽程度按GB5582规定为IV级；

地震烈度不超过8度。

西安ZW6-12高压断路器

西安ZW6-12高压断路器

西安ZW6-12高压断路器

主要技术参数

3.1断路器的配置调整参数见表1

序号 项目 单位 参数

1 触头开距 mm 9±1

2 触头超距 3±1

3 平均合闸速度 m/s 0.6±0.2

4 平均分闸速度 1.0±0.2

5 触透合闸弹跳时间 ms ≤2

6 三相分闸同期性 ms ≤2

7 合闸时间 s ≤0.1

8 分闸时间 最高操作电压 ≤0.06

最低操作电压 ≤0.1

9 每相回路直流电阻 μΩ ≤200

10 相间中间距(灭弧室端) mm 193

3.2断路器的额定技术参数见表2

序号 项目 单位 参数

1 额定电压 KV 12

2 额定绝缘水平 1min工频耐压 干式 KV 42

湿式(对地) 34

雷电冲击耐压(峰值) 75

3 额定电流 A 630

4 额定频率 Hz 50

5 额定短路开断电流 KA 12.5,16,20

6 额定短路关合电流(峰值) 31.5,40,50

7 额定峰值耐受电流 31.5,40,50

8 额定短时耐受电流4S 12.5,16,20

9 操作顺序   分-0.3S-分分-180S-合分

10 额定短路电流开断次数 次 30

11 机械寿命 10000

12 额定操作电压配CT弹簧操作机构 V DC24,48V AC DC110V,220V

13 触头允许磨损厚度 mm 3

14 过电流脱扣器额定电流 A 5

15 重量 kg 130(标准)
