西安天正厂家为你介绍；

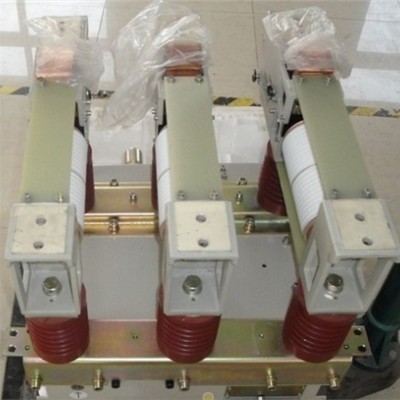

ZN65真空管，ZN65厂家，ZN65超高寿命型真空断路器为额定电压40.5KV、12三相交流50Hz的户内高压电器设备，适用于工矿个企业，变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需要频繁操作的行业，作为控制和保护设备。本产品符合GB1984-89《交流高压断路器》的标准。断路器手车可直接进GBC、JYN1柜，去掉插头亦可单独安装使用。

[机构的规格及匹配之主要部件如下表]
名称单位数值
1.额定电压kV 40.5、12
2.雷电冲击耐受电压（峰值）kV 185
3. 1min工频耐受电压kV 95
4.额定频率Hz 50
5.额定电流A 1600
6.额定短路开断电流kA 25
7.额定短时耐受电流kA25
8.额定峰值耐受电流kA 639.额定短路持续时间s 4

10.额定短路开断时间ms ~90
11.额定短路关合电流kA 80
13.合闸时间次50~80
14.分闸时间次40~85
15.额定短路开断电流开断次数ms 20
16.机械寿命ms 120000
17.额定电容器组开断电流A 630
18.储能电机额定功率W 275
19.储能电动机额定电压V ~220，110
20.储能时间S ~15
21.合分电磁铁额定电压V ~220，110
22.脱扣器额定电压V ~220，110
23.过流脱扣额定电流A 5
24.辅助开关额定电流A DC10

产品价格概述

ZN65系列户内高压真空断路器是三相交流50Hz，额定电压为10-40.5KV的户内装置，配有CT19弹簧操动机构。产品价格分为固定式和手车式两种。固定式是配置XGN17箱式固定式高压开关柜中使用；手车式配置在JYN1手车上在JYN移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10手车上在KYN10组装式金属封开关柜中使用。
本系列产品价格技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。
使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
技术参数
序号项目单位参数
1额定电压kV 40.5、12
2额定电流A 1250 1600 2000
3额定短路开断电流kA 25 31.5
4动稳定电流（峰值）kA 63 80
5 4s热稳定电流kA 25 31.5
6额定短路关合电流（峰值）kA 63 80
7额定短路电流开断次数次20
8额定操作顺序分-0.3s-合分-180s-合分
9额定操频率Hz 50
10额定雷电冲击耐受电压（全波）kV 185
11 1min工频耐受电压kV 95
12合闸时间ms ≤75
13分闸时间ms ≤60
14机械寿命次10000
15额定工作电压V AC DC110 AC DC 220
主要机械调整参数序号项目单位参数
1触头开距mm 25±3
2接触行程mm 8±2
3平均合闸速度m/s 0.6～0.9
4平均分闸速度kA 1.8～2.2
5三相分合不同期性ms ≤2
6触头合闸弹跳时间ms ≤3
7油缓冲器缓冲行程mm 15±1
8触头允许磨损累计厚度mm 3
9各相回路电阻μΩ ≤50
