一、AB-3S-12永磁真空断路器

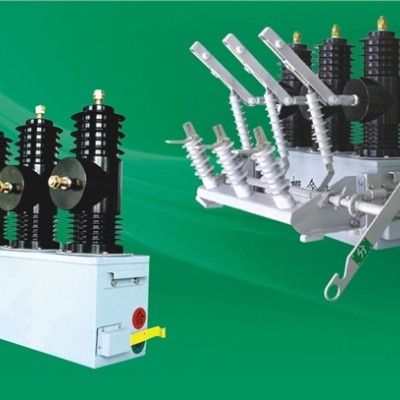

AB-3S-12系列户外高压永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、运用高科技手段、最新研制的新一代柱上真空断路器。该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和本公司生产的控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的首选设备。

二、AB-3S-12户外永磁真空断路器主要功能：

1、保护功能：自动识别故障电流，实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护，以及冷负荷启动抑制开断等功能。

2、测量功能：测量三相电流、三相电压、有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。

3、控制功能：可以实现就地操作与远方遥控，也可以按照预先设定的方案动作；可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电，实现备用电源自动投切等控制功能。

4、通讯功能：可以通过无线公用网络或专用通信网络及时向指定人员报告故障、运行和操作信息，支持多种通讯方式和通讯协议；通过手持PDA可实现杆下修改定值参数，控制器在PDA发出指令后自检，并将自检信息反馈到PDA终端。

5、数据记录功能：自动记录并储存运行、操作及故障等信息。

6、同步分合功能：根据负载特性，自动搜索过零点，自适应开关参数的离散性和环境因素的影响，实现同步分合闸，有效抑制操作过电压和合闸涌流，特别适合于投切电容器和变压器。

7、智能化功能：可以进行电网参数的在线综合分析，在线监测断路器的性能参数，在线编程，可以与配网自动化系统主站配合，实现开关设备的远程控制管理，实现就地、远方或分层控制式配网自动化系统功能。

三、AB-3S-12永磁真空断路器技术特点

A、采用磁致动（永磁）机构，使部件大量减少，合闸功率大幅度减小，稳定可靠，无需定期维护保养；

B、采用进口户外环氧树脂作为外绝缘材料，重量轻、寿命长达15年以上，耐候性好，无油、无SF6，符合环保要求；

C、具有自动重合闸功能，有效避免因瞬时故障而造成的停电事故，使得配电网在无主站配合的情况下，亦能自动完成故障隔离和恢复供电功能。

D、自备电源（采用太阳能与CT电源供电），无需外接电源即可实现分合闸操作。

E、操作方便，既可手动分/合闸操作，也可无线遥控操作，遥控距离大于50m。

F、采用同步分合技术，实现断路器的同步分合，有效抑制操作过电压与合闸涌流。

G、内置电压、电流传感器，无需外置PT与CT即可高精度地提取出测量、保护所需的各种电气特征量。

H、通讯方式灵活，支持GSM短消息，支持GPRS 、CDMA通用无线业务，支持光纤、双绞线、无线、载波等多种通讯方式，支持多种通讯协议。

I、专业的电源管理模块可提供二路电源进线（AC/DC  100/220V）的自动切换的功能，同时具有专业的电池管理功能。

J、控制系统操作界面友好、全中文系统，参数设置方便、快捷。

K、全不锈钢箱体，不锈蚀，免维护。

四、AB-3S-12永磁真空断路器主要技术参数

●额定电压：12kV

●额定电流：630(1250)A

●额定短时（1min）工频耐受电压：42kV

●额定雷电冲击耐受电压：75kV

●额定短路开断电流：20kA

●额定短路关合电流（峰值）：50kA

●热稳定电流（3s）：20kA

●动稳定电流（峰值）：50kA

●额定短路电流开断次数：30次

●额定频率：50Hz

●机械次数：10000次

●主回路电阻：≤120 uΩ

●电流传感器变比：30～1250/1

●工作电源电压+24V

●爬电比距≥31 mm/kV

●工作环境温度：-40～+70重量:90+27kg

五、AB-3S户外永磁真空断路器型号

AB-3S-12/630-20

AB-3S-12/630-25

AB-3S-12/1000-20

AB-3S-12/1000-25

AB-3S-12/1250-20

AB-3S-12/1250-25
