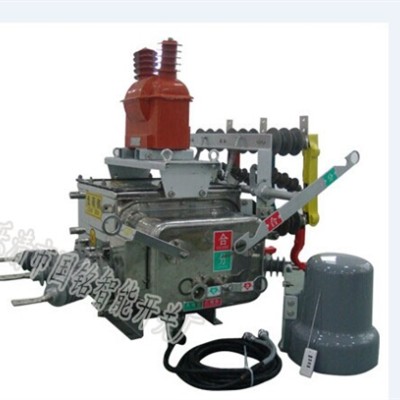

ZW20-12F分界真空断路器，zw20-12F真空分界断路器，zw20-12F/630-20真空断路器

1、zw20-12真空断路器概述：

ZW20-12型户外交流户外智能分界真空断路器（看门狗）为额定电压12kV,三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压性能可靠，绝缘强度高。本系列产品的操作机构为弹簧储能式，分为手动和电动两种。适用于变电站、工矿企业及城、农网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。在国家权威机构通过全面型式试验，符合下述标准：GB1984高压交流断路器；GB/T11022高压开关设备及控制设备标准的共用技术要求；D11402交流高压断路器订货技术条件。

ZW20-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

2、zw20-12F真空断路器性能特点：

1、断路器装有真空灭弧室、开断性能稳定可靠具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。本断路器是三相工箱式。

2、断路器采用全封闭结构，箱内可充以SF6或N2，密封性能好，有防潮，防凝露性能;适用于高温潮湿的地区使用。

3、断路器内装有三相CT，输出三相电流供智能控制器进行信息分析。

4、断路器的合、分闸可手动或电动操作亦可摇控。

5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以先行完成组装、调试、检验等工序。

6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。

7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。

3、zw20-12F智能真空断路器使用条件：

2.1海拔高度：不超过1000m；

2.2周围空气温度：-40℃～+40℃，日温差：日温差变化不大于25℃；

2.3风速：不大于34m/s；

2.4无易燃、爆炸危险、强烈化学腐蚀物（如各种酸，碱或浓烟等）和剧烈震动的场所。

4、zw20-12F看门狗真空断路器产品优点：

4.1城、农网改造的理想设备：可与控制器配套实现遥控、遥测、遥信和遥调，实现“四遥”功能。

4.2操作灵活、方便：本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。

4.3开断性能优越：开断短路电流25kA达30次。

4.4操作功率小，可靠性高：全新设计的小型电动弹簧机构的操作工（约30W左右）降低到最低水平。

4.5安装方式灵活：可采用柱上吊装或座装安装方式。

4.6密封性能可靠：SF6压力为零表压且采用成熟的密封结构技术，密封性能可靠，不易泄露。

4.7独特的进出线方式：采用硅橡胶管，使接线端子之间绝缘距离充裕，外绝缘特性优良。

4.8使用安全：在箱体顶部安装有防爆装置，即使发生以内部故障，也不会有高温气体或飞溅物泄露出来。

5、zw20-12智能分界真空断路器主要技术参数：

6、zw20智能分界真空开关订货说明

1订货时应说明产品的型号、名称、数及所需电流互感器的变比等。

2用户须提出安装方式，选择相应紧固附件。

3用户须根据使用要求选择相应的功能配置。
