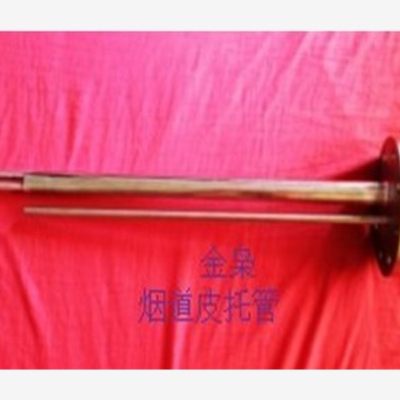

管道、烟道S型皮托管

使用微信扫描二维码分享朋友圈，成交更快更简单！

一 . 技术参数 :

•  L 型皮托管系数在 0.99~1.01 之间 , S 型系数在0.81~0.86 之间

•  测量空气流速小于 40m/s, 测量水流速不超过 25m/s

二 ．用途

　　在科研、生产、教学、环境保护以及净化室、矿井通风、能

源管理部门，常用皮托管测量管道风速、炉窑烟道内的气流速

度，经过换算来确定流量，也可测量管道内的水流速度。用皮托

管测速和确定流量，有可靠的理论根据，使用方便、准确，是一

种经典的广泛的测量方法。此外，它还可用来测量流体的压力。

三 . 结构：

　　标准皮托管用两根不同内径管子同心套接而成，内管通直端

尾接头是全压管，外管通侧接头是静压管， S 型皮托管用二支

同径管焊接而成，面对气流为全压端，背对气流为静压端，并在

接头处标有系数号及静压接头标记号，使用时不能接错。侧面指

向杆与测头方向一致，使用时可确定方向，保证测头对准来流方

向。

四 . 使用方法：

　　1.要正确选择测量点断面，确保测点在气流流动平稳的直管

段。为此，测量断面离来流方向的弯头、变径异形管等局部构件

要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于

 2 倍管道直径。

　　2.测量时应当将全压孔对准气流方向，以指向杆指示。测量

点插入孔应避免漏风，可防止该断面上气流干扰。用皮托管只能

测得管道断面上某一点的流速，由于断面流量分布不均匀，因此

该断面上应多测几点，以求取平均值。

　　3.使用前测试一下畅通性。小静压孔经常检查，勿使杂质堵

塞小孔使用后及时清洁内外管，以保证长期良好状态。

　　4.标准皮托管检定周期为五年。
