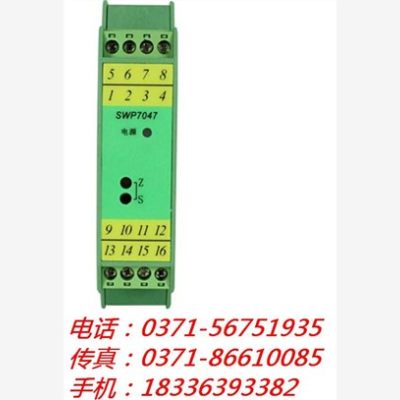

1.产品简介：
将来自危险区的无源开关或接近开关输入信号，通过隔离安全栅传输到安全区输出，具有接近开关断线检测功能，且输入和输出可置为正、反相控制。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。 规格参数 说 明
防爆标记 [Exia]ⅡC
适应场所 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
供电电压 20～35VDC
电源保护 电源反向保护
电源功耗 （24V供电，继电器触点闭合时）： （24V供电，晶体管导通时）：
≤1.2W（SWP7011-Ex） ≤1W（SWP7013-Ex)
≤2.2W（SWP7111-Ex） ≤1.8W（SWP7113-Ex)
≤2.4W（SWP7018-Ex） ≤2.0W（SWP7019-Ex)
危险区信号输入 开关、接近开关
开路电压：≈8V 短路电流：≈8mA
安全区信号输出 继电器输出特性：
响应时间：≤20ms
驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载
晶体管输出特性：
外部供电：≤20V,d.c.，电流输出：≤40mA（有短路保护）
晶体管集电集输出：高电平：VCC, 低电平：≤2.5V
晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V
输出特性
（设置为同相控制时） 现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,通道绿色指示灯亮
现场开关开路或输入回路电流<1.2mA,输出继电器开路, 通道绿色指示灯灭
输入和输出
正反相控制设置 K1置为ON时为反相控制，为OFF时为同相控制。
断线检测功能设置 K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。
注：当以开关为输入信号，需要断线检测时，需在开关两端并联10KΩ电阻。
电磁兼容性 符合GB/T18268工业设备应用要求
使用环境温度 -20～+60℃
重量 约150g
连接的现场设备 符合DIN19234的NAMUR接近开关、开关等现场设备
（包括本安型的压力开关、温度开关、液位开关等）
型号规格 说 明
SWP7011-Ex 一进一出 危险区输入：开关、接近开关输入
安全区输出：继电器输出
SWP7111-Ex 一进二出
SWP7018-Ex 二进二出
SWP7013-Ex 一进一出 危险区输入：开关、接近开关输入
安全区输出：晶体管输出
SWP7113-Ex 一进二出
SWP7019-Ex 二进二出
