描述

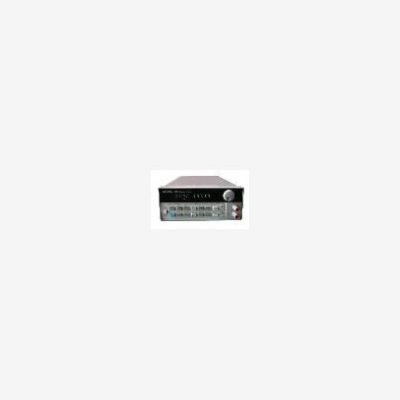

Agilent 66309D双路输出移动通信直流电源同时提供测量的主电源和充电器电路测试两个输出，客户可以使

用同一台设备测试手机和充电器。这种功能有助于节约机架空间(在一个半机架设备中提供了两个输出)，而

不需两个单独的电源。杰出的电压瞬时响应使得测试线中瞬态电压下降导致的设备关断达到最小，保证了最

大测试系统吞吐量。66309D直流电源提供了66309B的所有功能，同时增加了一个内置数字电压表。

66309D提供了安捷伦研制的一种新功能，使得蜂窝电话制造商能够自动检测开路和间歇开路传感线连接。通

过检测开路传感线连接，用户可以防止充电器校准不当、不正确的测试结果及由于大的瞬时电压下降导致的

低压手机关断。

主要技术指标
Output Ratings
Voltage: 0 to 15 V
Current: 0 to 3 A
Peak Current for up to 7 ms: 5 A
Programming accuracy at 25°C
Voltage: 10 mV
+ Current: 1.33 mA
Ripple & Noise (20 Hz to 20 MHz)
Voltage rms: 1 mV
Peak-to-Peak: 6 mV
Current rms: 2 mA
14565B Device Characterization Software
Readback Accuracy
DC readback accuracy (at 25°C ±5°C): 0.04% +, 5 mV
AC + DC readback accuracy (at 25°C ±5°C) with DC plus a sinewaveinput > 25 mV rms: 1% +, 5

mV, (60 Hz to 10 kHz) 。
