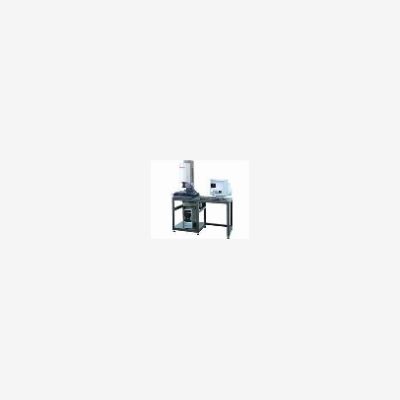

C系列 低价位实用型影像测量仪

使用微信扫描二维码分享朋友圈，成交更快更简单！

C系列 低价位实用型影像测量仪 影像测量仪是集精密机械、光学、电子于一体的精密高效长度测量仪器。被广泛应用于机械、仪表、钟表、轻工等行业，院校、研究所、计量检定部门的计量室、实验室和生产车间，本仪器能高效率地检测各种形状复杂工件的

轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀以及丝攻、模具、手机零部件等各种工具、刀具和零件，通过二维测量为主，也可作三维测量的视频测量系统，可以很容易的实现实际测量结果与设计方案作对比，达到测量、检验、校正、逆向工程设计等目的。

C系列光学影像测量仪,功能强大，经济简便，方便操作的特点。是EV系统的简版。
EV系列光学影像测量仪，具功能强大，最高价格性能比的特点。
EV系列光学影像测量仪采用本公司开发的精密多段倍率，超低变形，远心光学设计的变焦镜头，配上本公司专为光学测量而设计的专用DSP1/2"CCD彩色影像系统，将被测工件的表面纹理清晰细致地显现，轮廓层次分明，精确无误地放大20－125倍作精密测量
EV系列光学影像测量仪以高精度的大理石作机身的支架，配上高精度工作台，X/Y/Z三轴均装有分辨率为0.001mm的精确的光学尺测量系统，X/Y/Z轴的量测精度高达（3+/200）um。
EV系列光学影像测量仪配备由本公司自行开发，功能强大，使用简单的全功能测量软件，测量结果可以图档DXF格式输出至各类通用的CAD软件，如AUTOCAD，MASTERCAM等等，方便用户使用于抄数应用，相反地，用户也可将DXF格式的图档输入至本公司的测量软件内，作直观测量比较。
EV系列光学影像测量仪配备本公司自行开发，使用简单的SPC统计分析软件，使用户可以轻松对其加工流程进行科学化分析，从而轻易地找出流程中的误差趋势，以及工序中存在的问题。所有测量结果均可输出至通用的办公软件，如EXCEL，WORD等格式，方便用户保存，编制质量检查报告，或作进一步的处理。

C系列影像测量仪能将工件精确地放大20-100倍，配合测量软件提供的各项高效率自动测量功能，测量效率远高于一般的光学投影仪。影像测量仪采用彩色的CMOS影像放大系统，能将不同颜色，不同材质的工件清楚地显现于电脑显示屏上，效果远优于传统的光学投影仪，特别适用于卡尺和其它量具无法测量的曲线，精细零件等测量。

型号            C-2515                C-3020                   C-4030

(x/y/z)量测行程  250*150*150mm      300*200*200 mm            400*300*250mm

外形尺寸（长宽高）100*60*140cm      120*72*160cm             120*72*160cm

机身重量          170kg                280kg                   410kg

重复性           2um

机台承重量       20kg

操作方式         手动

量测分辨率       0.001mm

X/Y/Z轴测量精度  (4+L/200)um

光源系统        全电脑程控四路山光源，直轴可调下光源

平台结构        00级花岗石机台及立柱

镜头            超级变形，可变倍率光学设计镜头

放大倍率        光学放大倍率0.7-4.5 X，影像放大倍率20-150 X

电脑配置        标准配置可按客户不同需求定制

影像系统        130万像数全数字式CMOS摄像头
