互感器检定及测试设备

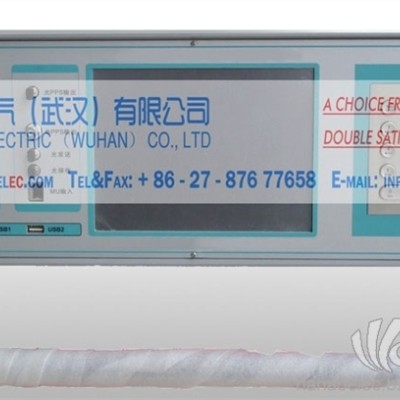

NAEN型电子式互感器校验系统装置

NAEN electronic transformer calibrating system

NAEN型电子式互感器校验系统装置，电子式互感器校验系统，南澳电气电子式互感器检测系统，电子式互感器校验装置，互感器校验系统检测装置

功能介绍

按国标G/T 20847.7电子式电压互感器及G/T 20847.8电子式电流互感器的规定，电子式互感器(ECT/EVT)有模拟量输出和数字量输出两种。本校验系统按照国标G/T 20847.7/8电子式互感器标准和IEC61850通讯标准，基于虚拟仪器，可实现电子式互感器模拟和数字量输出的比差、相差的测量，记录，及电子式互感器的在线测量比对。为广大电力试验、计量、施工单位提供一种可移动的电子式互感器校验装置。

该校验系统既可以完成电子式电流互感器的校验也可以完成电子式电压互感器的校验。该系统分为电流标准通道，电压标准通道，电流被测通道，电压被测通道，校验仪数据处理平台。电流标准通道由升流器、标准电流互感器、标准转换器组成。电流被测通道由升流器、被校互感器组成。校验仪通过采集器获取标准电流传感器和被校电流传感器的电参量，并将这些电参量以标准格式上传给计算机，计算机数据处理平台将同一时刻的两个信号进行比对处理，计算出被校电流传感器的误差情况，显示并记录测量结果。电压标准通道由升压器、标准电压互感器、标准转换器组成。电压被测通道由升压器、被校互感器组成。工作原理与电流校验系统相同。

系统特点

●符合G/T 20847.7 /8、IEC61850-9-1标准；

●功能强大，适用于基于G/T 20847.7 /8的电子式电流、电压互感器的模拟量输出接口、数字量输出接口的校验。

●基于虚拟仪器的设计，操作简单，配置灵活，系统稳定；

●准确度高、可靠性强。准确度等级达到0.05级，可用于对0.2级电子式电流互感器和0.2级电子式电压互感器比对和校验。

●采用高精度插值法进行同步，保证被校互感器和标准互感器采集的数据以严格的时序同步，可靠性、实用性大为提高。

系统功能

●配置灵活，可根据不同的需要配置/电子式电流互感器校验/电子式电压互感器校验；

●计算被校互感器与标准互感器电流/电压有效值的比差、相差；

●显示当前一次导线的电流、电压、频率等相关信息，便于综合评估被校参数；

●显示被校互感器输出的实时波形，以及相关设置，并自动保存校验数据，生成报表；

●灵活配置试验参数，测试范围，测试次数，采样点数等相关信息。

性能指标
