KJ70N-J（B）

使用微信扫描二维码分享朋友圈，成交更快更简单！

济宁市裕泽工业科技有限公司位于山东省济宁市，公司主营工业设备，工矿设备研发、生产、销售。防爆系统、消防设备、化工原料及产品的销售。公司长期为国内知名工矿企业供应工业设备，以质量可靠，价格优廉，设备安全稳定为各工矿企业提供设备咨询及销售全方面物质供应服务。KJ70N-J（B）数据传输接口矿用数据信息转换传输装置

概述

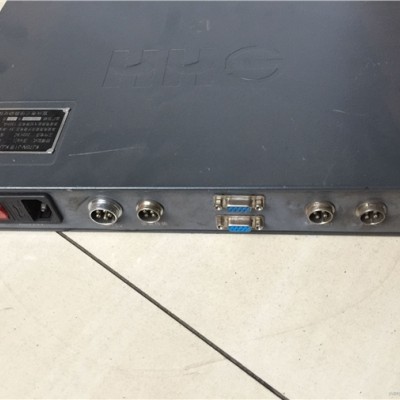

KJ70N-J（B）数据传输接口（以下简称传输接口）是一种矿用数据信息转换传输装置，是本公司KJ70N型煤矿安全监控系统以及KJ128A型矿用人员管理系统的主要配套设备。传输接口以微处理器为核心，按标准的RS485通讯协议为主干，并采用先进、独特的双向切换技术，传输数据格式为透明传输方阿式，传输过程中只需TXD，RXD，GND三根数据线。传输接口分三组信号输出，两组为井下分站传输(本安)，另一组为地面分站传输(非安)。传输接口本安传输采用高速光电隔离器将RS232信号与外部数据总线信号有效且可靠的隔离，这样传输接口的可靠性显著增强，同时也延长了它的使用寿命。传输接口与KJ70N型煤矿安全监控系统或KJ128A型矿用人员管理系统配合使用可实现双机切换功能，同时传输接口提供一组非安DC18V/400mA调试电源（不得下井使用），为用户在调试维修中提供方便。

使用环境条件

接口使用环境条件要求如下：

a)环境温度：（0～40）℃；

b)湿度： 40%～70% ；

c) 大气压力为 （86～106）kPa；

d） GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件的非爆炸性环境。

外形尺寸和重量

a) 外形尺寸：360mm×240mm×60mm；

b) 重量：约5kg;

c) 材质：镀锌板

主要技术指标

传输距离

a) 传输接口与主、备计算机通讯：5m；

b) 传输接口到监控分站：10km （采用MHY32通信电缆：线径截面积不小于1.5mm2）

监控容量

接口接入的分站数量为16台。

系统信号传输

传输接口与计算机通讯

a) 传输端口：2路

b) 传输方式：主从、半双工、RS232、双极性

c) 传输速率：1200bps

传输接口与监控分站通讯

a) 传输端口：3路(非安1路用于地面分站通讯，本安2路用于井下分站通讯)

b) 传输方式：主从、半双工、RS485、双极性

c) 传输速率：1200bps

d) 传输距离：10km（采用煤矿用通信电缆MHY32：线径截面积不小于1.5mm2）

e) 通讯信号电压峰峰值(Vp-p)：不大于8.5V

f) 通讯信号电流峰值：不大于150mA

本安参数：Um:242V Uo: 12.0V Io: 130.0mA Lo: 0.8mH Co: 22uF
