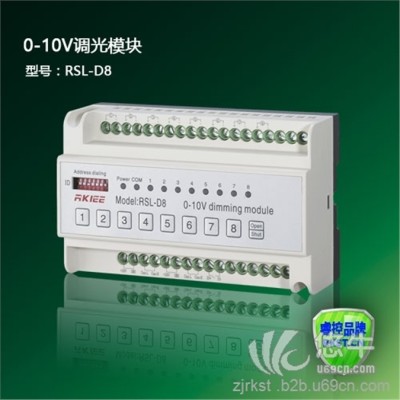

0-10V调光模块

使用微信扫描二维码分享朋友圈，成交更快更简单！

性能描述
1，标准导轨式安装占8个模数位；
2，提供8路0-10V调光信号；
3，可设置各回路的开机初始值（继电器开关，调光亮度值）；
4，具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；
5，具有手动控制按钮，在网络故障时可手动控制回路的开关；
6，继电器具备手拨开关，即使模块断电也可手动闭合继电器；
7，执行场景命令后立即向监控中心返回各个回路的实际开关状态；
8，具有本机及远程编程、测试功能；
9，调光接口具有±2 kV的ESD保护功能，具有短路保护，过流保护；
10，调光精度有3600级，0%-100% 100级调光，可根据灯具类型设置相应的调光曲线，实现     真正的线性调光；
11，支持在线刷新程序；
12，采用CAN总线通信

技术参数
1，供电电压: DC24V，200mA ；
2，受控回路：8路0-10V调光接口；
3，继电器回路开关负载 (阻性)：AC 250V / 抗浪涌能力达到170A以上；
4，继电器最大切换电流：16A；
5，继电器机械耐久性：10,000,000次；
6，继电器电耐久性：100,000次；
7，调光参数：4×40mA电流；
8，静功率消耗：0.5W ；
9，最大功耗：6W；
10,控制端口：2×CAN；
11.网络连接设备最大数量：64个；
12,外观尺寸：143mm(L)×90mm(W)×57mm(H)；
13,重量：264g/pcs

外形尺寸图：

功能描述举例

本产品为导轨式安装，含4路智能继电器可独立控制4路3300W灯具的开关，4路0-10V调光接口配合D0206A和D0403A调光模块可对射灯、筒灯等钨丝灯调光、配合0-10V调光变压器可对日光灯、LED灯等灯具调光;
