表面粗糙度参数定义
凯达粗糙度仪NDT110的参数计算符合GB/T 3505《产品几何技术规范 表面结构 轮廓法 表面结构的术语、定义及参数》。
表面粗糙度:是指加工表面上具有较小间距和峰谷所组成的微观几何形状特征。
取样长度:用于判别具有表面粗糙度特征的一段基准线长度。
评定长度:评定轮廓所必须的一段长度,它可以包括一个或几个取样长度。
轮廓算术平均偏差Ra :在取样长度内轮廓偏距的算术平均值。
轮廓均方根偏差Rq:在一个取样长度内纵坐标值的均方根值
轮廓zui大高度Rz(ISO):在一个取样长度内,zui大轮廓峰高Rp和zui大轮廓谷深Rv之和的高度。
轮廓峰谷总高度Rt:在评定长度内zui大轮廓峰高和zui大轮廓谷深之和。
轮廓zui大峰高Rp: 在取样长度内从轮廓峰顶线至中线的距离。
轮廓zui大谷深Rv:在取样长度内从轮廓谷底线至中线的距离。
全国免费咨询热线:400-870-1718
表面粗糙度测量仪-评定零件表面光洁度的精密仪器
免费质保2年!买的放心!用的安心!
粗糙度仪量程范围±20μm、±40μm、±80μm什么意思
有客户问凯达粗糙度仪NDT120和NDT150参数里面的'粗糙度仪量程范围±20μm、±40μm、±80μm什么意思'
其实这是根据工件表面的粗糙度情况客户可以自己选择的参数, 是触针根据工件的轮廓上下浮动的距离,越粗糙需要选择的量程越大,如果选择的量程小了 测量时机器会报警。

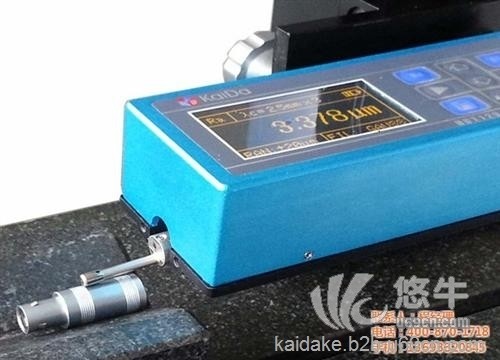

粗糙度仪NDT110
粗糙度仪NDT110是北京凯达科仪科技有限公司推出的新一代粗糙度仪,也叫袖珍便携式表面粗糙度仪。它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点,可以广泛应用于各种金属与非金属的加工表面的检测,该粗糙度仪是传感器主机一体化的袖珍式粗糙度仪,具有手持式特点,更适宜在生产现场使用。外形采用拉铝模具设计,坚固耐用,抗电磁干扰能力显著,符合当今设计新趋势。
工作原理: 当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时,其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移,再通过传感器将位移变化量转换成电量的变化,将该电信号进行放大,滤波,经A/D转换为数字信号,再经DSP处理,计算出Ra、Rz值并显示。
