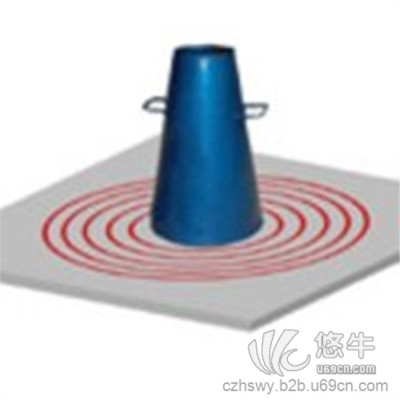

15.自密实混凝土坍落扩展度T50流动时间试验仪

自密实混凝土坍落扩展度T50流动时间试验仪

　自密实混凝土坍落扩展度与流动速率试验仪

　将混凝土装入坍落度桶，测试坍落度桶提起后混凝土流动至50cm时间（T50）和最终扩展度（D）。流动时间反映混凝土的流动能力和塑性屈服能力。一般要求T50约3～6s，D值在650～750mm之间，检测混凝土的匀质性、离析程度、分层以及石子的分布情况。这种方法与传统的坍落度方法相近，设备简单，容易操作。

　　倒坍落度筒试验

测试方法为：将坍落度筒倒置，底部加封盖，装满混凝土并抹平（一般地将倒置坍落筒固定于一支架上，底部离地50cm），迅速滑开底盖，用秒表计量混凝土流空的时间，并同时测定坍落度、扩展度和中边差，以此来判断SCC的工作性。一般要求坍落度250～280mm，流动时间8～15s，扩展度60～70cm，中边差值宜≤20mm。该方法简便适用，可重复性好。

自密实（纤维）混凝土J形环试验仪
　　自密实混凝土间隙通过能力试验J形环法

 混凝土流动能力采用没有阻拦圆环时测得的流动度来判定。通常自密实混凝土流动度（sm）应在700mm～800mm之间。混凝土流动性能还可以采用带有阻拦圆环（通过阻拦圆环钢筋柱之间空隙）时测得的流动度（smb）来判定。特别重要的是要验证水泥灰浆中的大的骨料流动是否能穿过阻碍（如钢筋柱）或穿过阻碍的大的骨料是否分离。这效应在钢筋柱间距对于大骨料直径情况下会发生。因此检验时阻拦园环柱子数量和间距取决于骨料的最大粒径(见表2)。阻拦园环钢筋柱直径为18mm。阻拦圆环直径为30cm。使用非连续级配的骨料更加提高了阻拦的阻力。
　　如果在阻拦园环内外没有产生高度差时，最大骨料穿过钢筋柱间空隙很顺利，并且最大的smb的值比sm值小，这自密实混凝土（SVB）的组成被视为有用的。

自密实混凝土L型仪，L型箱

自密实混凝土通过能力试验L型箱法  自密实混凝土L型流动试验仪

自密实混凝土L型流动仪（自密实混凝土检测仪）是恒胜伟业公路仪器有限公司自主设计开发的新产品，是按照国家最新标准用来测定自密实混凝土流动性。

一、本实验方法主要用来评价自密实混凝土的穿越性，即穿越密集钢筋的能力。
本方法所采用的模具主要包括一个用钢板做成的L型箱、隔板活动门、可拆卸的钢筋网片等。
二、试验方法
.1把L型流动仪放在水平、坚实的平面上，关闭隔板活动门。
.2用水湿润模具内部，并擦去明水，然后把仪器垂直部分的箱体装满混凝土试样。
3静置1 min (分钟)
4提起活动门，使混凝土穿过钢筋流到水平箱体内。同时，按下秒表记录混凝土通过钢筋网片流到水平梁柱边缘的时间。
.5当混凝土停止流到的时候，观察混凝土在钢筋网片两侧是否存在高度差，即是否流平。
6整个试验过程须在5min(分钟)内完成。
三、L型流动仪试验结果的评价方法
1混凝土穿过钢筋网片后在水平方向流平，说明混凝土有足够的穿越钢筋的能力。
2如果粗骨料堆积的钢筋后面，混凝土在钢筋网片两侧存在高度差，则混凝土的穿越能力较差。两侧的高度差越大，说明混凝土的穿越能力越差。
3自密实混凝土穿越钢筋网片流到水平梁边缘的时间，可以在一定程度上反映混凝土的流动性。

 自密实混凝土U型箱试验仪

自密实混凝土U型箱（U型仪）用来评定自密实混凝土和物的填充性。其填充性可通过测量比较U型仪两腔混凝土的高度差来实现。当混凝土在U型仪中流动时，U型仪底部的障碍钢筋可仿真现场实际构件中钢筋对自密实混凝土的阻碍作用。

 自密实混凝土Ｖ型漏斗

自密实混凝土抗离析性V型箱试验仪（V型漏斗法）
V型流速测定仪  V型流动时间测定仪 V型箱  V型漏斗

自密实混凝土（SVB）的粘度通过Ｖ型漏斗流出时间（tTr）确定。流出时间的测定需要在一个连续流体射束的情况下用V形漏斗测定SVB流出时间（见图2）。通常情况下自密实混凝土（SVB）的流出时间（tTr）在5～20s之间。
