AOL1-131小巧型压力变送器（表头型压力变送器）是一种带有表头显示的压力变送器，可以直观的将测量结果显示出来。
压力变送器配以高精密电子元件，经严格要求的工艺过程装配而成。有两个显著不同的技术差别：一是测量元件采用新兴的高精密扩散硅材料；二是测量元件内无中介液体，是完全固体的。
●主要特点
压力变送器抗过载和抗冲击能力强，过压可达量程的数倍，甚至用硬物直接敲打测量元件也不致使其损坏，且对测量精度毫无影响。压力变送器器稳定性高，每年优于0.1%满量程，这个技术指标已达到智能型压力仪表水平；温度漂移小，由于取消了压力测量元件中的中介液，因而传感器不仅获得了很高的测量精度，且受温度梯度影响极小；适用性广、安装维护方便、压力变送器可任意位置安装。
供电电源 |
24VDC |
||
输出信号 |
4～20mA、1～5V、0～10mA、0～20mA、0～5V、RS485； |
||
量程范围 |
-0.1…0～0.02…100Mpa |
||
补偿温度 |
-10～70℃ |
||
介质温度 |
-40～125℃ |
||
环境温度 |
-40～85℃ |
||
外壳防护 |
IP65 |
||
压力类型 |
表压 |
绝压 |
密封压 |
综合精度 |
0.1、0.3、0.5级可选 |
||
过载压力 |
150%FS |
||
长期稳定性 |
≤0.5%FS/年 |
||
固有频率 |
5kHz～650kHz |
||
压力单位换算：
0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（标准大气压）≈ 1kgf/cm2（公斤力/厘米2）≈14.5psi
AOL- □□— □ □ □
1 |
结构形式 |
00 |
|
标准型 |
|||
2 |
01 |
|
小巧型 |
||||
3 |
02 |
|
E+H型 |
||||
4 |
连接形式 |
|
M |
|
M20*1.5 |
||
5 |
G |
|
G1/2 |
||||
6 |
N |
|
1/2NPT |
||||
7 |
F |
|
法兰 |
||||
8 |
T |
|
特殊要求 |
||||
9 |
|
|
|
||||
10 |
连接件材料 |
|
1 |
|
1Cr18Ni9Ti |
||
11 |
2 |
|
316L |
||||
12 |
3 |
|
特殊材质 |
||||
13 |
介质要求 |
|
0 |
|
常规 |
||
14 |
1 |
|
防腐型 |
||||
15 |
2 |
|
防稠型 |
||||
16 |
3 |
|
高温型 |
||||
17 |
显示方式 |
|
|
无显示 |
|||
18 |
M1 |
指针表头 |
|||||
19 |
M2 |
LCD表头 |
|||||
20 |
M3 |
LED表头 |
|||||
21 |
量程 |
|
|
用户要求 |
|||
调试方法:
打开HSM接头，拧下不锈钢管，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），即可调整，步骤如下：
◆在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ；
◆变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ；
◆反复以上步骤两三次，直到信号正常；
◆调节完毕，拧紧保护盖。
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。

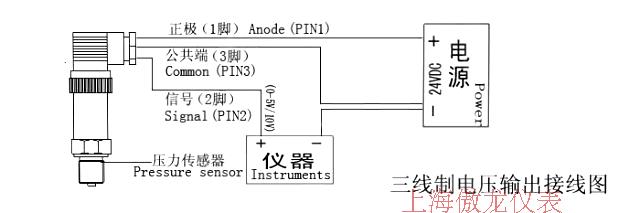

◆接供电电源时应严格按照我公司接线说明进行连接。
◆变送器过载压力不可超过量程的150％。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系
