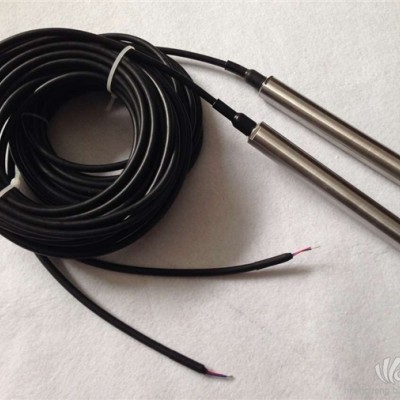

陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器（水位温度一体化变送器-HR8003）
陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器 HR8003水位温度一体化变送器是一种用于水位和水温测量的水文仪器，是通过多年生产工艺技术的积累，采用先进的混合信号处理技术研发，克服了传统模拟电路模块的缺点，可以实现全量程数字化线性校正，全温区数字化温度误差补偿；补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用；电路模块带有电源监控、看门狗***功能，投入式结构全不锈钢密封，大幅提高了产品的可靠性。
产品系列丰富，广泛应用于工业过程、矿山、水文水利、地质勘探等行业的水位和水温测量。
陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器 HR8003系列主要特点
l 高品质高稳定性压力感测元件
l 水位温度一体化测量
l 全量程数字化校准，全温区温度误差补偿
l RS485接口和MODBUS-RTU标准通信协议
l 电源反接保护、过电压保护
l 抗浪涌、电磁干扰
l 全不锈钢密封结构，IP68防护
陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器 技术参数
主要性能指标 |
|
精 度 |
±0.05% F·S，±0.1% F·S |
量 程 |
0～10 mH2O…200 mH2O |
长期稳定性 |
0.05%F·S/年 |
过载能力 |
2X F·S |
温度测量精度 |
±0.1 ℃（ 0～70 ℃） |
±0.25℃（-10～100℃）
|
|
±0.8 ℃（-45～130℃） |
|
温度分辨率 |
0.01℃ |
测温范围 |
-45～130℃ |
温度特性 |
|
补偿温度 |
0～70℃ |
工作温度 |
-10～80℃ |
温度漂移 |
零位： 0.05%F.S/℃ |
满量程：0.05%F.S/℃ |
|
存贮温度 |
-40～125℃ |
电气特性 |
|
供电电压 |
DC9～30V （典型24V） |
电源保护 |
防反接、过电压保护 |
输出方式 |
RS485/MODBUS-RTU协议 负载能力：128个变送器节点 |
结构特性 |
|
测量介质 |
与不锈钢、氟橡胶相兼容 |
压力接口 |
不锈钢保护帽或G1/2、M20*1.5外螺纹 |
壳体材质 |
不锈钢1Cr18Ni9Ti 、316L可选 |
电缆材质 |
PE |
电缆规格 |
Φ7.6mm，带导气孔屏蔽层，长度订制 |
环境特性 |
|
防护等级 |
IP68 |
绝 缘 |
100MΩ@50V |
振 动 |
20g, 20～5000Hz |
冲 击 |
20g, 11ms |
陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器 电气连接
l RS485输出引线定义
序号 |
线色 |
定义 |
1 |
红 |
24V+ |
2 |
蓝 |
RS485+ |
3 |
绿 |
RS485- |
4 |
黄 |
GND |
机械结构（尺寸单位:mm）
通信协议
1、 串口帧格式：起始位：1位,数据位：8位,校验位：无,停止位：1位;
2、 波特率：9600bps;
3、 数据寄存器（读数据使用功能码03H，写数据使用功能码10H）
寄存器号 |
长度（字） |
数据类型 |
属性 |
说明 |
0001 |
2 |
ULONG |
R |
水位（米） |
0003 |
1 |
UINT |
R |
温度（℃） |
0004 |
1 |
UINT |
R/W |
水位零点 |
0005 |
1 |
UINT |
R/W |
水密度 |
0006 |
1 |
UINT |
R/W |
通信地址 |
0007 |
2 |
ULONG |
R/W |
产品序列号 |
l 水位：4字节无符号长整型，小数点固定2位（使用功能码03H读出）；
l 水温：2字节无符号整型，小数点固定为2位（使用功能码03H读出）；
l 水位零点：用于修正液位测量时的零位偏差，2字节无符号整型(负数是二进制补码)，小数点固定3位,如果零点偏高时，应写入一个负的零点修正值，初始值是0；
l 水密度：所测量的水密度值，2字节无符号整型，小数点固定3位，默认1；
l 通信地址：变送器在网络中的通信地址（网络中的地址不能重复），范围1～247，默认地址是1；
l 产品序列号：四字节BCD码，表示范围00000000～99999999。
陕西恒瑞HRMC.WY-1压力式水位计地下水压力传感器 MODBUS-RTU采集调试软件
软件的主要功能是采集当前液位、温度值，并带有实时曲线图；还可以通过软件设置产品的序列号、通讯地址、液位零点值和介质密度值，如下图所示：
选型指南
HR8003 |
智能水位温度一体化变送器 |
|||||
|
量程 |
0～300 mH2O |
||||
[0~X] mH2O L |
X-水位量程，L-电缆长度 |
|||||
|
代码 |
输出信号 |
||||
C1 |
4～20mA |
|||||
C2 |
200～1000Hz |
|||||
C3 |
RS485/MODBUS-RTU |
|||||
|
代码 |
结构件材质 |
||||
壳体 |
膜片 |
过程连接 |
||||
S1 |
不锈钢 |
316L |
不锈钢 |
|||
S2 |
316L |
316L |
316L |
|||
S3 |
316L |
钽 |
316L |
|||
|
代码 |
其它参数 |
||||
M1 |
端面密封M20*1.5外 |
|||||
M2 |
水线密封M20*1.5外 |
|||||
G2 |
G1/2外螺纹 |
|||||
FL |
固定法兰 |
|||||
LM |
限流保护 |
|||||
HR8003 |
[0～10] mH2O 6 |
C1 |
S2 |
FL |
完整型号示例 |
|
