一、概述

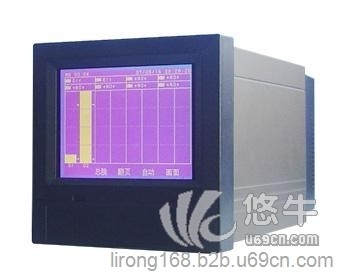

XME5000-DC适用于电池行业中电池电压测试场合，例如：锂亚电池、锂锰电池、锂离子电池、镍氢电池等电池电压，具备XME5000的所有功能，同时作为电池行业专用的电压测试记录仪，有如下特点：

1、同时测量6个电池空载电压、负载电压、电池内阻，自动转换空载、负载状态。

2、根据每路电池的设定值，输出空载状态、负载状态、内阻测试结果合格/不合格信号。

3、每次测试结束后记录本次测试的数据，包括测试回路（1～6），本次测试编号

（此时的年月日时分秒，12位数字），本次测试空载电压、负载电压、负载***后电压、内阻、负载测试时间、合格状态，可通过U盘将数据转存至电脑。

4、测试过程：

1）测试上电时，外部起始信号（开关量，每路电压对应单独的起始信号）处于断开状态时，只显示每路测量值；处于闭合状态时，则表示开始检测。

2）检测开始后，电池空载，如果此时的测量值小于设定的“零限”设定值（每一个控制回路都有“零限”设定值，分别是“零限1”…..“零限6”）的设定值，则直接输出不合格信号1、不合格信号2，表示“空载电压”“负载***后电压”均不合格。

3）检测开始后，如果此时的测量值大于设定的“零限”的设定值，开始进入空载状态测试，将负载接入前的测量值作为空载电压。当前测量电压跟设定的空载电压设定值进行比较，如果检测电压＜空载电压设定值，则输出不合格信号1。

4）自动判断空载/负载状态转换，根据每路电压的负载接入门限设定值，检测到测量值≤空载电压-门限设定值时，则判断此时负载接入。

5）判断负载接入的同时，开始计时（0.1～100.0秒内可设定，各回路单独设定此时间），将计时过程中的值作为负载电压，计时结束时的测量值作为负载***后电压，设定的时间到了后，比较负载***后电压和负载电压设定值，如果负载***后电压＜负载电压设定值，则输出不合格信号2，同时判断电池内阻，如果内阻＜内阻下限设定值或者内阻＞内阻上限设定值，输出不合格信号2。

4）外部起始信号断开后，记录仪测试结束，处于待机状态。

5、在液晶屏上分成6个显示区域，分别显示1～6路电池测量回路，显示测试状态（待机、空载、负载），测量值，计时（待机时显示0，空载时显示0，负载接入后开始从0计时，达到设定的测试时间后计时停止），和合格不合格状态。

6、U盘数据分析软件可以显示每路电压测试数据（顺序排列），并且可以将数据打印出来，包括：表头（通道号，编号，空载电压，负载电压，负载***后电压，测试时间，电池内阻、合格状态）和数据。
