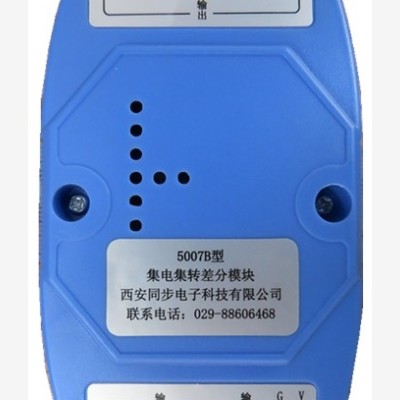

SYN5007B型 集电极转差分模块
产品概述
SYN5007B型集电极转差分模块是由西安同步电子科技有限公司精心设计、自行研发生产的一款信号转换设备，将PLC 或者上位机的集电极脉冲信号(NPN,PNP)转换成差分脉冲信号，提供给控制器（伺服）所需的差分脉冲信号，差分信号抗干扰能力比集电极信号抗干扰能力强。
产品功能
1) 1组5V-30v NPN（可选PNP）编码脉冲信号A,B输入；
2) 1组5V-30v差分编码脉冲A+,A-,B+.B-输出(可选多组输出)；
产品特点
a) 功耗小，可靠性高；
b) 可长期连续稳定工作；
c) 具有抖动小、隔离度高。
典型应用
1) 电机同步控制；
2) 印刷、印染等编码器信号分多路的场合；
3) 增量式编码器分配或测量系统。
技术指标
|
输入信号 |
编码脉冲信号 |
路数 |
1组A,B |
|
最大频率 |
500 kHz |
||
|
电平 |
NPN(可选PNP) |
||
|
电压 |
5V-30v |
||
|
物理接口 |
凤凰端子 |
||
|
输出信号 |
编码脉冲信号 |
路数 |
1组A+,A-,B+.B-(可选多组输出) |
|
频率 |
与输入相同 |
||
|
电平 电平 |
NPN/PNP/TTL/差分/HTL等等5V-30v（与供电电源一致） |
||
|
电流 |
25mA |
||
|
物理接口 |
凤凰端子 |
||
|
环境特性 |
工作温度 |
-20℃～＋50℃ |
|
|
相对湿度 |
≤90%（40℃） |
||
|
存储温度 |
-30℃～＋70℃ |
||
|
供电电源 |
5V-30v dc，功率小于5W |
||
|
机箱尺寸 |
125 x 70 x 30 mm（长x宽x高） |
||
|
选件 |
根据客户要求定做类似产品。 |
