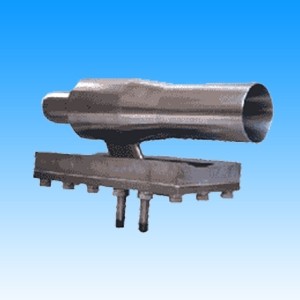

插入式多喉径流量测量装置

使用微信扫描二维码分享朋友圈，成交更快更简单！

概述：

TYW-2000 型插入式多喉径流量测量装置，运用流体力学原理和航空发动机进气道设计技术，解决大管径、大流量、低压力、低流速、直管段短等工况条件下对介质（如空气、水、燃气等）流量的测量，量程宽，精度高，特别适合于火电厂、热电厂、钢铁厂锅炉机组的一次、二次风量的测量。

产品特点：

1. 差压大：工矿条件下，流体介质在该测量装置喉部的流速一般为管道流速的几倍，再由于测量装置提速管的抽吸作用，使喉部的速度更大，低压管的压力更低．则差压更大（大约是皮托管、阿牛巴、机翼等测风装置的 2～3 倍）。
2. 压损小：测量装置核心元件设计成文丘里喷嘴的形式，扩散角小，使压损达到最小极限，由于工艺管道面积大，其阻力甚小，压损更小，对管径大于直径400mm的管径，其阻力压损几乎可以忽略不计。
3. 稳定性好：在测量装置的前部和喉部的同一截面上分别采用多点取压，进人均压环后给予均压，从而输入至差压变送器。因而这种信号稳定性有明显的效果。
4. 直管段短：一般情况下，前直管段长度大于0.8D，后直管段长度大于0.4D 即可。
5. 有防堵装置：可通过防堵吹扫装置，进行在线吹扫维护。
6. 产品寿命长：产品采用 3 16 或 ICr18Ni9Ti 材料，并在流体测量面均进行了耐磨处理，寿命可达 20～30 年。
7. 体积小，安装方便：只需在管道上开孔安装即可，安装法兰随机配给。

技术参数：

1. 工作压力：一lOKPa～3.5MPa；
2. 工作温度：-40℃～400℃ （水：０～90℃）；
3. 测量精度：±１% ；
4. 量程比：10:１；
5. 安装开孔尺寸：长：200～360mm，宽80～150mm；
6. 适用范围：直径250mm以上管道；
7. 适用介质：空气、水等介质。

工作原理：

流体在管道中流动，在流速的作用下，测量装置前后产生压差。流量愈大，压差也愈大的。流量装置的数学模型如下：

 测量装置系统的组成：

TYW-2000 型插入式多喉径流量测量装置可通过差压变送器将流量大小转变为一个 4～20mA 的标准电流信号，送往 DCS或智能流量积算仪，实现对被测介质的流量计量。对于计量精度要求较高时，可在测量系统附加压力变送器和温度变送器，进行温度或压力补偿。另附加吹洗、防堵装置、取压装置等即可组成流量测量系统。如图所示：
