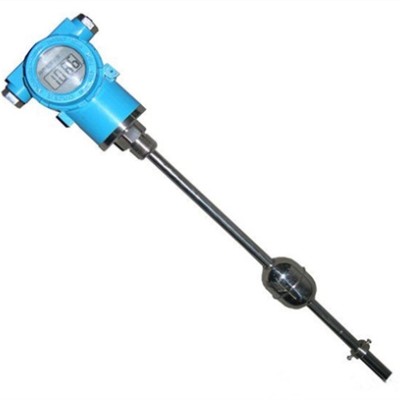

HJ-ZNCY磁致伸缩液位计广泛应用于过程控制、石油加工、制药、食品加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与控制。HJ-ZNCY系列两线制高精度智能磁致伸缩液位计，是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响，具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。
HJ-ZNCY磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定
磁致伸缩液位计工作原理：
该液位计测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。
磁致伸缩液位计使用特点：
1.两线制、高精度，具有HART协议；
2.兼有远程和本地调整零点和量程；
3.具有自诊断能力及故障输出报警功能；
4.带有非易失性存储器不怕断电丢失数据；
5.长期稳定性好、安装简便；
6.可同时测量液位、界面；
7.使用寿命长、免维护、运行成本低；
8.可选一体化防雷接线端子；
9.多功能LCD数字现场指示表；
10.整体防爆设计，带表盖锁紧防爆螺钉；
11.内部及外部双接地端子，便于现场接地；
12.外部挂牌孔设计，可挂工位号牌等；
13.表壳带接线端提示符。
磁致伸缩液位计技术参数：
测量范围：0.1～6m
精 确 度：±1mm或0.1%取较大值
分 辨 率：0.1mm
适用介质：与探头材料相兼容的液体
工作压力：≤4.0Mpa
工作温度：-40～85℃（-20～70℃带LCD表头）
介质温度：-40～100℃(高温型-40～200℃)
介质密度：0.5～2.0g/cm3
介质粘度：≤0.8Pa•S
稳 定 性：±0.1％FS/年
温度系数：在环境温度范围内均为0.1％/10℃
电源电压：24VDC
输出信号：4～20mADC二线制
最大负载：50×(电源电压-9)Ω
阻 尼：0～24s之间可调
死 区：上死区50mm；下死区50mm
电源影响：小于输出量程的0.005%/V
负载影响：供电电压恒定时，负载变化没有影响
湿度影响：0～95％相对湿度无影响
振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1％FS
外 壳：模压铸铝（外涂环氧树脂）
防护等级：探头IP68、表头IP65
防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
现场指示：多功能LCD数字显示表
电气接口：M20×1.5
过程连接：DN50、DN80、DN100法兰或M20×1.5、G3/4"等螺纹或特殊定制
探杆材料：304、316L、PP、PVC、PTFE
浮子材料：304、316L、PP、PTFE
接 地：仪表外壳应与罐壁和大地良好连接
磁致伸缩液位计典型应用：
1、工业现场液位测量与控制
2、油罐液位测量；
3、化工过程液位控制；
4、制药罐液位控制；
5、食品饮料液罐控制；
6、大坝水位监控；
7、饮用水和污水处理等等。
