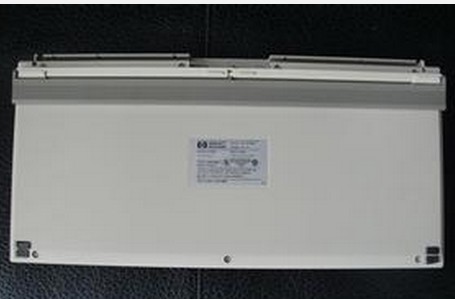

71612B安捷伦 Agilent 71612B误差分析系统测试模式 PRBS码：2到31 -1，2至23 -1，2至15 -1，2至10 -1，2至7 -1。 用户定义的模式：最多8兆。 零替代：扩展的运行时间最长可达零长度不超过1人模式模式2至13个，2 11，2 10，2至7位。 可变符号密度比：1 / 8至7 / 8 1 / 8的模式，步骤2到13个，2到11，2到10，2到7。 的STM - 64和OC - 192的模式：在磁盘上提供的样品以及其他压力模式。 在图形发生器，任何模式可分成两个相等的长度模式之间them.The用户定义模式无中断切换，可能会加载的，或保存到，3 - 半英寸，MS - DOS的?格式软盘。 图形发生器 有一个外部时钟输入，外部错误注入，复用模式开关和开/关开关数据输出。有时钟输出和倒时钟，数据和反向数据和模式触发，分率（季率）时钟;为季率数据也四路输出。 时钟输入 频率范围：100兆赫到12千兆赫 接口：0.45至0.90 V峰，DC耦合，50欧姆。 （= 10千兆赫），0.65?0.9 V的p - P的（“10千兆赫） 时钟输出 - 主 频率范围：100兆赫到12千兆赫 接口：互补性，DC耦合，50欧姆，反向终止。 （独立控制的输出提供） 振幅：0.5至2 V的P - mV的步长在10个P 范围：+1.5至-3.0 V在10 mV的步 数据输出 - 主 接口：互补性，DC耦合，50欧姆，反向终止NRZ码，正常或倒置。 （独立控制的输出提供） 振幅：0.5至2 V的P - mV的步长在10个P 转换时间（10％至90％）：（10％至90％）：“30皮秒（2 V峰典型） 抖动：“20 ps的p型磷; <15 ps的10千兆的p /中 范围：+1.5至-3.0 V在10 mV的步 时钟/数据延迟：± 1纳秒（100兆赫至500兆赫），一个时钟周期（500兆赫到12千兆赫） 决议：1个PS 时钟和数据输出 - 子速率 频率范围：1 / 4的主时钟频率 接口：DC耦合，50欧姆，反向终止 振幅：0.5到1 V的P - mV的步长在10个P 范围：0至-2.0 V在10 mV的步 触发输出：模式; clock/32;时??钟/ 8 错误添加 内部：单一的命令，或固定在10比1 n位，其中n = 3?9 外部：TTL电平（低电平） 错误检测器 误码检测器具有时钟和数据输入和一个输入，抑制错误计数。有错误和码型触发输出。误码检测器同时具有手动和决策阈值和时钟/数据相位调整自动设置。 时钟输入 频率范围：100兆赫到12千兆赫 接口：0.45至0.90 V pp的DC耦合，50欧姆至0 V或-2 V 灵敏度：“200毫伏p - P的（10 Gb / s的典型） 数据输入 灵敏度：“50毫伏页（2 23 -1典型的伪随机序列在10 Gb / s的0 V高级别输入） 阻抗：50欧姆至0 V或-2 V，直流耦合 决策阈值范围：1 +1至-3步骤为10mV 时钟/数据相位调整：± 1纳秒（100兆赫到500兆赫）; 1个时钟周期（500兆赫到12千兆赫） 决议：1个PS 触发输出：模式或时钟/ 8 错误输出：0 -0.4 V标称 测量模式：手动，单周期，重复周期 测量周期：1秒至100天10，100，1000错误; 10的7至10的15位 同步模式：自动或手动 可选择的门槛：1，在-1到10的-8 声响输出：错误率成正比 结果记录：时间标记的结果，一个外接打印机 Agilent HP 70950A光谱分析仪Agilent HP 70950B光谱分析仪Agilent HP 70951A光谱分析仪Agilent HP 70952B光谱分析仪Zygo 7701C/ELaser Head 6mmAgilent HP 8147光时域反射仪Agilent HP 81521A光探头Agilent HP 81521B光探头Agilent HP 81522A光传感头Agilent HP 81524A光探头 Agilent HP 81525A光探头Agilent HP 8152A光功率计Agilent HP 81531A光功率计传感插件Agilent HP 81532A传感器Agilent HP 81533A光功率计传感插件Agilent HP 81533B光探头接口模块Agilent HP 81534A光回损插件Agilent HP 81536A光功率计传感插件Agilent HP 8153A光波万用表（光功率计）Agilent HP 81552SM光源模块Agilent HP 81554SM1310/1550nm 激光源? Agilent HP 8155A激光源Agilent HP 81560A光衰减器Agilent HP 81566A光衰减器模块Agilent HP 8156A光衰减器Agilent HP 81578A可变光衰减器模块Agilent HP 8157A光衰减器Agilent HP 8158B光衰减器Agilent HP 81618A接口模块Agilent HP 81619A接口模块Agilent HP 81623A光传感头Agilent HP 81624A光探头Agilent HP 81625A光传感头Agilent HP 81625B光传感头Agilent HP 81632A光传感器Agilent HP 81633A光传感器Agilent HP 81633B单通道传感器模块Agilent HP 81634A光功率计传感插件Agilent HP 81635A双路传感器Agilent HP 8163A光波万用表Agilent HP 8163B光波万用表 Agilent HP 8164A光波测量系统Agilent HP 81651A激光源Agilent HP 81654A1310/1550nm 光模块Agilent HP 81662A10mW的DFB激光源 Agilent HP 8167B可调激光源Agilent HP 81689A可调激光光源Agilent HP 8168A可调谐激光光源Agilent HP 8168C可调谐激光光源Agilent HP 8168E激光头Agilent HP 8168F可调谐激光光源Agilent HP 8169A光波偏振控制器Agilent HP 83402C光源Agilent HP 83403A光电转换光源 Agilent HP 83411C6 GHz Lightwave Receiver Agilent HP 83420A光波测试装置Agilent HP 83437A宽带光源Agilent HP 83440C光检波头Agilent HP 83446A光波时钟/数据***机Agilent HP 83446B光时钟/数据***机Agilent HP 83447A光波触发***机Agilent HP 83494A时钟恢复模块Agilent HP 8504A精密反射计Agilent HP 8504B精密反射 Agilent HP 8509B光偏振分析仪Agilent HP 8509C光偏振分析仪Agilent HP 86060A光选择开关Agilent HP 86060B光选择开关Agilent HP 86060C光选择开关Agilent HP 86061C光选择开关Agilent HP 86062B光选择开关Agilent HP 86062C光选择开关Agilent HP 86120A光波长表Agilent HP 86120B光波长表Agilent HP 86120C光波长表Agilent HP 86121AWDM信道分析仪Agilent HP 86122A光波长计Agilent HP 86140A光谱分析仪Agilent HP 86142A光谱分析仪Agilent HP 86142B光谱分析仪? ADVANTEST ADCM
