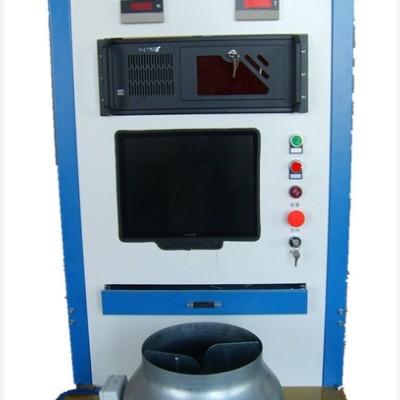

通风机电机出厂测试系统

使用微信扫描二维码分享朋友圈，成交更快更简单！

一、功能要求

该型式试验台由一台工控机控制，可测试风机转速、扭矩、功率，额定点风压测定，额定点风量测定，以及输出功率PS，效率Eff ，最大风压以及各种特性曲线测试。特性曲线测试在测试台架上进行。全部项目测试程序由计算机采集和检测，并显示测试结果。

计算机系统采用WINDOWS Xp操作系统，人机界面漂亮，能采集、记录、储存、显示各项目测试数据和结果，打印各检测数据和特性曲线，并提供操作方便、调整灵活、人机界面直观清晰的计算机软件。

本系统采用手动测试工作方式，采用变频电机及变频器进行调速测试

本测试台测试按GB/T1236-2000《工业通风机用标准化风道进行性能试验》。

二、测试项目技术指标

试验装置包括风管试验和风室试验两大类，按常规来说，压力较高的风机采用风管试验台测试，压力较低的风机采用风室试验台测试，按GB/T1236-2000标准可分为四种，即A型、B型、C型、D型.

将风机与电机、转矩转速传感器装于一块铸铁测试平台上，将按GB/T1236标准进行制造的一端进风口用小塞纸板关闭出风口，电机加上额定电压使风机吹风，由计算机控制变动均压箱进风口孔板从最大到堵转，均匀变化16次。测出每个点的风压H及输入功率P1，同时算出输出功率PS和效率Eff.

测试方法Ⅱ按IEC和GB标准由以上一种方法测得的数据，并画出下列特性曲线：

   pF=f(Q)     PZ=f(Q)    Eff=f(Q)   n=f(Q)

1、全压、静压：量程   0-50000Pa   精度：±1%

2、流量：      量程   0-7000m3/n  精度：±2%

3、扭矩：      量程   0-50.0 N.m   精度：±0.5%

4、转速：      量程   0-5000RPM    精度：±0.2%

5、功率：      量程   0-3000W      精度：±0.5%

三、设备配置

1、电柜：喷塑电柜

2、工作台架：测试管路 按GB/T1236-2000标准制作，采用进、出风口为联合测试管路，由手工控制变风量，全部电气操作由手动控制。

3、测试台架及管路：特制钢测试管路  1套   （附图）

4、计算机配置：主机（工控机），显示器（17英寸液晶显示），内存（≥256MB），硬盘（≥ 40GB）。

5、电源  AC  50Hz/60Hz   120V/220V  5KVA

6、主要元器件供应商：

  工控电脑 （标准工控机），转速扭矩传感器，

  差压传感器，风压计，比托管
