脉冲除尘器设备在化工厂里有哪些应用呢？下面为您简单介绍：

   脉冲除尘器是当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗粒粉尘直接流入灰斗。起到收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风口排出，含尘气体通过滤袋净化的过程中，随着时间的增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少，为正常工作，要控制阻力在一定范围内，一旦超过范围必须对滤袋进行清灰，清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋恢复初始状态。清下粉尘落入灰斗，经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。

本公司主要生产各类袋式除尘器、单机除尘器、布袋除尘器、单机脉冲布袋除尘器、脉冲除尘器等，广泛应用于建材、水泥、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统，是环保除尘的理想设备。

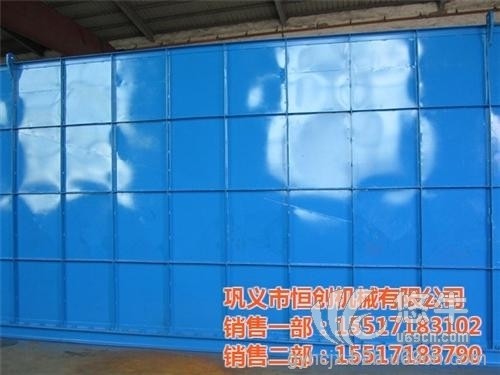

     箱式除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（一般设定为1500Pa ）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能较彻底地清灰）至灰斗中，由排灰机构排出。

单机箱式除尘器的结构特点如下：

除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。

壳体部分由上箱体、中箱体、灰斗、进出风口组成

滤袋总成由滤袋、滤袋框架等组成

喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成

排灰装置由电机、减速器、螺旋输送机、星型卸灰阀组成

脉冲阀Ⅰ型采用直角脉冲阀，Ⅱ型采用直筒 脉冲阀，减少了脉冲阀自身的阻力，是一种较理想的脉冲喷吹形式。
