气动风门控制用电控装置 风门电控装置 全自动无压风门

 大家好我是东达机电的王灿欢迎您的阅读和点击

气动风门控制用电控装置简介

气动风门控制用电控装置（煤安证号：MAB090300）适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。

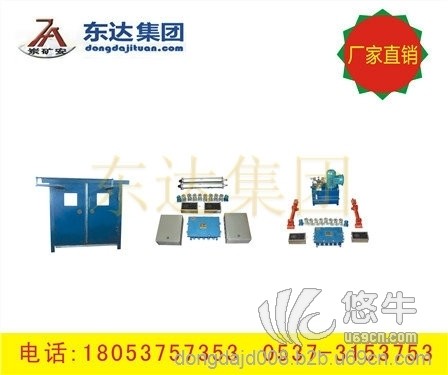

气动风门控制用电控装置组成结构

气动风门控制用电控装置主要由：KXJ0.2/127型矿用隔爆兼本安型风门控制器，KXB12矿用本安型声光报警箱，GUG8型矿用本安型红外传感器，GUC15型矿用本安型位置传感器，AHS-12矿用本安型控制按钮，CFHC10-0.8矿用本安型气动电磁阀等组成。

气动风门控制用电控装置工作原理

气动风门控制用电控装置采用矿用本安型红外传感器***器和矿用本安型红外传感器发送器作为***器，当行人或车辆由巷道的任一方向进入***区域时，矿用隔爆兼本安型风门控制器给电磁阀供电，打开风门，同事矿用本质安全型语音声光报警箱播放报警语言，待行人或车辆通过后，经过延时7s（可以通过控制面板PLC设定），矿用隔爆兼本安型风门控制器断开电磁阀电源，关闭风门，同时断开矿用本质安全型语音声光报警箱控制端子电源，停止报警，保证行人和车辆顺利通过后使风门自动回复到关闭状态。当出现故障时按下复位按钮，整个控制系统停止工作，此时风门矿用手动推开。当故障排除后按下置位按钮，控制系统回复正常工作。

气动风门控制用电控装置性能特点

1、气动风门控制用电控装置用PLC自动控制系统，采用红外传感器作为***器，并兼有语言报警，保证行人和车辆顺利、安全通过。

2、控制功能：控制器***到红外传感器***器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。

3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。

4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。

5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。

气动风门控制用电控装置技术参数

KXJ0.2/127型矿用隔爆兼本安型风门控制器

1.额定工作电压：AC  127V

2.额定功率：40W

3.本安参数：U₀：DC12.5V，I₀：1A

KXB12矿用本安型声光报警箱

1.额定工作电压：DC  12V

2.音响响度：不小于85dB

3.光信号可见距离20米

GUG8型矿用本安型红外传感器

1.额定工作电压：DC  12.5V

2.感应距离：≤8m

3.本安参数：U_i: DC12.5V   I_i:10mA（发送器）  I_i:30mA（***器）

GUC15型矿用本安型位置传感器

1.额定工作电压：DC  12V

2.接点容量：DC12.5V/1A

3.有效感应距离：≤15㎜

AHS-12矿用本安型控制按钮

1.额定工作电压：DC  12V

2.额定工作电流：≤5mA

3.按钮为常开式

CFHC10-0.8矿用本安型气动电磁阀

1.额定工作电压：DC  12V

2.额定工作电流：≤266mA

3.输入气压：0.2 ～0.8Mpa
