一、总则
 LRBJ4Q系列铅芯隔震橡胶支座是按照国家及行业相关标准，同时参考欧洲标准研制开发的桥梁标准构件产品。该产品分为矩形和圆形两种类型，适用于8度及8度以下地震区各类公路及市政桥梁。
二、设计依据
1.《公路桥涵设计通用规范》（JTGD60-2004）;
2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）;
3.《公路桥梁抗震设计细则》（JTG/TB02-01-2008）;
4.《橡胶支座：桥梁隔震橡胶支座》（GB20668.2）;
5.《Structural bearings》橡胶支座部分（EN1337-3：2005）.
三、支座代号
  LRB-400*400-G8
  LRB       名称代号：铅芯隔震橡胶支座
  400*400    平面尺寸：矩形A*B(mm)，圆形D(mm)；

         A支座短板尺寸，B支座长边尺寸，D圆形支座直径尺寸
  G8      橡胶设计剪切模量分为：G6表示0.64MPa；G8表0.84MPa；G10表示1.06MPa；G12表示1.2MPa

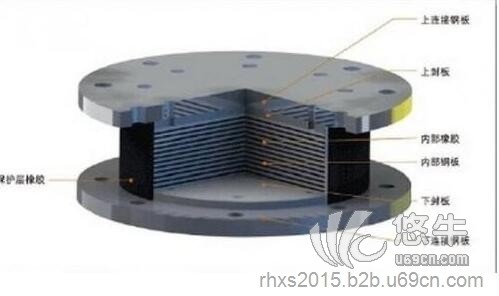

四、产品结构
五、产品特点
   竖向承载力，水平恢复力，阻尼（吸能）三位一体的减隔震装置；
   支座水平极限位移较大，可有效吸收地震能量；
   阻尼比较大并能随设计要求调整，具有良好的耗能能力；
   维修管理成本低（无需其他阻尼装置）；
   大震后发生大变形时不发生失稳，复位能力强，残余变形极小，无需更换；
   表面覆盖有橡胶保护层，保护内部橡胶不受臭氧、紫外线影响，具有更好的耐老化性，50年等效阻比降低不到2%；
    温度适应范围较广，广泛用于不同气候地区；
    安装、施工方便，更换时不损坏梁体和墩台。
六、技术性能
 1.本系列支座规格
   矩形分为29类：   400*400,450*450,500*500,500*550,550*550,600*600,650*650,700*700,750*750,800*800,850*850,900*900,950*950,1000*1000,1050*1050,1100*1100,1150*1150,1200*1200,1250*1250,1300*1300,1350*1350,1400*1400,1450*1450,1500*1500,1550*1550,1600*1600,1650*1650,1700*1700,1750*1750。
   圆形分为24类：D350，D400，D450，D500，D550,D600，D650，D700，D750，D800，D850，D900，D950,D1000，D1050，D1100，D1150，D1200，D1250，D1300，D1350，D1400，D1450，D1500;
   针对项目的实际情况，本系列支座还可根据技术要求进行规格尺寸的特殊设计。
 2.设计转角（rad）
  本系列支座设计转角为：0.006rad
 当设计转角超出0.006rad或者客户有特别需求时可以根据实际情况进行特殊设计。
 3.支座设计位移
 支座正常设计剪应变为1.0，地震时为2.0；
 当客户有特别需要时可以根据实际情况进行特殊设计。
 4.温度适用范围
  本系列支座设计适用温度范围为-25℃-+60℃。
 5.梁底坡度
 5.1支座上座板顶面不设坡度；
 5.2现浇梁的坡度由梁底混凝土调整；
 5.3预制梁的坡度可在制梁时通过支座上部的预埋板调整，也可在梁底预埋平钢板后在支座顶面加设锲形调坡板。
七、支座布置原则
 1.本系列支座分为矩形铅芯支座、圆形铅芯支座两种类型，根据桥梁的结构型式、跨径、联长及桥梁宽度等参数确定支座的布置原则。
 2.简支梁
 3.连续梁
 4.支座布置时应检算支座的设计位移量是否满足制动力、混凝土收缩徐变和温度等共同作用及地震力引起的位移需求。
 5.连续梁单联长度不宜超过200M,跨数不宜超过6跨时，若需要超过6跨时，支座布置应检算靠近滑动型支座的固定型支座的位移量是否满足位移需求，再根据情况增设滑动型支座。
八、支座选用原则
 1.支座选型时，可根据桥梁所在地区的地震动峰值加速直接选用相应的支座型号规格，且应考虑选用支座的水平刚度及最大剪应变检算是否满足相应地震力作用下的使用要求。
 2.支座选型时应根据跨度和温度变化幅度，并考虑施工偏差等因素选用相应位移量的支座。
 3.支座选型应满足实际桥梁结构的空间位置要求，锚固螺栓应避免与结构受力钢筋位置冲突。
九、材料要求
 1.金属材料
  普通碳素结构钢应符合中国国家标准GB700(对应等效EN10025)的要求；
  优质碳素结构钢应符合中国国家标准GB699(对应等效EN10113)的要求；
  不锈钢应符合中国国家标准GB3280(对应等效EN10088)的要求。
 2.橡胶材料物理性能要求：
十、铅芯隔震橡胶支座规格系列
  方形铅芯隔震橡胶支座
